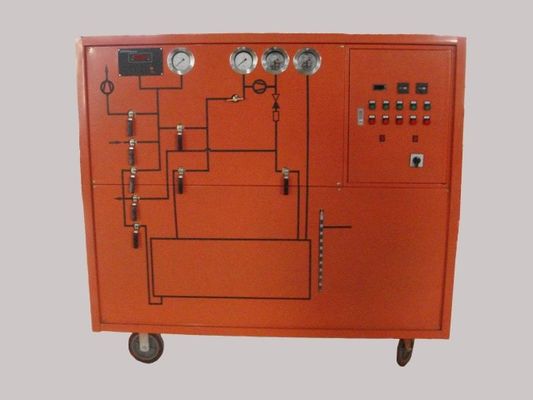

手動操作 基本SF6復元装置 36m3/h コンプレッサー [KSLH-36Y54100]

手動操作、基本SF6回収装置、動作電圧三相380V 50Hz

KSLH-36Y54100

主な技術性能パラメータ
1. 装置の性能パラメータ
タイプ：凍結液化、空冷、手押し移動式
動作環境温度 -10℃～40℃
初期圧力 (MPa) 0.8
回収最終圧力 (MPa) ≦ 0.053
1m3の体積に必要な時間 (h/m3) * ≦ 0.5
初期圧力 (Pa) ≦ 133
インフレーション最終圧力 (MPa) 0.7
1m3の体積に必要な時間 (h/m3) ≦ 0.2
0.1MPaから133Paまでの真空引きにかかる時間 (h/m3) * * ≦ 1.0
究極真空 (Pa) ≦ 10
133Paで24時間維持した場合の増加値 (Pa) ≦ 400
年間漏洩率 ≦ 1%
リサイクル後のSF6水分含有量 (PPM/V) * * * ≦ 60
ガス純度と油分含有量 (PPM/G) ≦ 10
保管方法：液体
保管圧力 (MPa) 8
容量 (L) 100
ガス貯蔵容量 (kg) 100
乾燥フィルター再生方法：真空加熱活性化再生
電源 三相四線式 3Φ 380V 50Hz
総電力 (kW) ≦ 10
騒音 dB (A) ≦ 75

2. 主なコンポーネントの性能パラメータ
半密閉型
理論排気量 m3/h 36
最大排気圧力 MPa 3.5
許容排気圧力 MPa 3.0
SF6コンプレッサー
最小許容吸入圧力 KPa 53
最大許容吸入圧力 MPa 1.0
最大排気温度 ℃ 130
電力 kW 2.2
電源 3Φ 380V 50Hz
抽出速度 L/s 15
真空ポンプ究極真空 Pa ≦ 15
潤滑油 HD25 冷凍油
電力 kW 2.2
電源 3Φ 380V 50Hz
容器カテゴリー 2
設計圧力 MPa 8
容器設計温度 ℃ 45
貯蔵容器容量 L 100
貯蔵容器貯蔵容量 kg 100

輸送パラメータ

燻蒸木箱
寸法：1600 * 1000 * 1200
総重量：650kg
