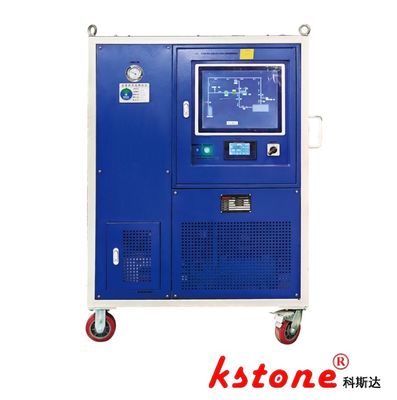

連続通電状態でガスボックス内の水分を除去してください。乾燥時、電源を切らないでください KS3000-YZ

自動オンラインガス絶縁水分除去/テスター - SF6 / N2 - 自動再生、マイクロウォーター KS3000-YZ

乾燥中は電源を切らないでください

このデバイスの主な機能は次のとおりです:

このデバイスは、運転中のガス絶縁機器の水分除去と自動水分試験に適しています。

絶縁ガスには、乾燥空気、窒素、SF6、SF6とその混合物、またはその他の環境に優しいガスが含まれます。

変電所の運転中にガスボックスから水分を除去します。

このデバイスは、マイクロウォーターを迅速かつ自動的に一度に除去し、水分含有量の基準を達成し、記録を保存できます。

システム構成:

ガス乾燥およびろ過モジュール、

マイクロウォーター試験モジュール、

回収および再充電モジュール、

パイプライン、

電磁弁、

マイクロコンピュータ全自動制御モジュール。

ガス乾燥およびろ過モジュール:

この装置には、水分乾燥およびろ過装置のセット、乾燥モジュール再生装置のセット、および圧力調整可能なシステムが含まれています。

圧力調整可能なシステム：設計された圧力範囲内で、マイクロコンピュータを介して設定できます

乾燥モジュール再生装置:

乾燥モジュールが飽和に近づく水分を吸収していることが検出された場合、ページはオペレーターにプロンプトを表示し、オペレーターの指示に従って乾燥モジュール再生プロセスを自動的に開始します。

作業効率に影響を与えないように、乾燥モジュール再生装置は、可能な限り非稼働時間にオンにしてください。

水分乾燥およびろ過装置:

回収されたガスが装置を通過すると、水分子と微粒子不純物がろ過され、SF6は通過できます。

マイクロウォーター試験モジュール:

輸入されたセンサーがシステムパイプラインに埋め込まれており、マイクロウォーター試験データがタッチスクリーンに表示されます。リサイクルおよび再充填中のマイクロウォーターを表示できます

回収および再充電モジュール:

ガス室内のガスは装置に回収され、乾燥され、ガス室に再充填されます。マイクロウォーター処理が完了した後、空気室内の圧力は工場の圧力値に維持されます。

以下はシステム図であり、要件に応じてカスタマイズできます。
