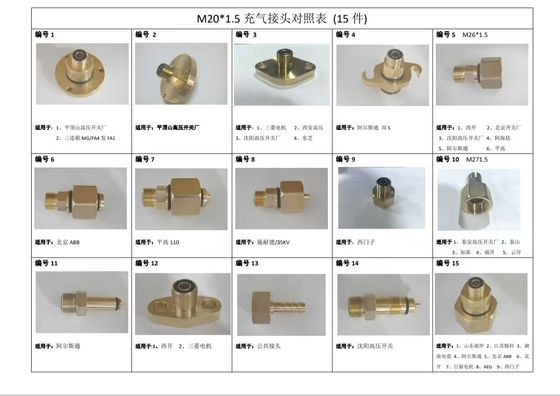

SF6ガスシステム用15個セットのビトン密封式充気式コネクタ 20MPaの気圧指定
| 起源の場所 | 上海 |
|---|---|
| ブランド名 | KSTONE |
| 証明 | ISO9000 |
| モデル番号 | KSCQ-15 |
| 最小注文数量 | 10 |
| 価格 | $2000-$100000 |
| パッケージの詳細 | カートン / 木製の箱 |
| 受渡し時間 | 7~10 営業日 |
| 支払条件 | T/T |
| 供給の能力 | 1000 |
商品の詳細
| ハイライト | カスタムSf6ガス管理,sf6 ガス管理 コンネクタ,ガス充電システム コネクタ |
||
|---|---|---|---|
製品の説明
オーダーメイドSF6ガス管理充気システムコネクタ 15ユニット,充気コネクタ
製品概要
この15ユニットのコネクタはKSCQ-15ensembleは,産業用ガスネットワークのためのモジュール化ソリューションを提供し,ABB,シュナイダー・エレクトリック,シーメンズ,アルストム・グリッド,三?? 電気などのプレミアムOEMブランドと統合できるように設計されています.ビトン® 密封型インターフェースで 圧力最適化設計複雑なパイプシステムに迅速なインストールのための直線/肘/tee接続器,アダプター,スペアシールを含む.カスタマイズオプションは,材料グレード,スレッド標準,20MPaまで高圧.
構成マトリックス
| 部品タイプ | Qty | 仕様 |
|---|---|---|
| ストレートコネクター | 5 | DN10-DN20,304ステンレス鋼 |
| 90° 肘接続器 | 4 | DN15-DN25, 10MPa の圧力値 |
| ティ・ジャンクション・コネクタ | 3 | DN12-DN20,漏れ防止設計 |
| スレッド付き/高速アダプター | 2 | NPT/BSPカブリタブル,M20×1.5メートル |
| 密封キット | 1 | 代替Viton® OリングとNBRガシケット |
OEMとの互換性
| 製造者 | 設備の用途 |
|---|---|
| ABB | GIS スイッチ装置,電源トランスフォーマー |
| シュナイダー・エレクトリック | 中電圧のスイッチ装置 |
| シーメンズ AG | 電源配送システム |
| アルストム・グリッド | 高電圧サブステーションの部品 |
| 三?? 電機 | スイッチヤード制御装置 |
テクニカル仕様
| パラメータ | 標準仕様 | カスタムオプション |
|---|---|---|
| 材料 | 鉄鋼 304 | 316 SS / 銅 C36000 / PTFE コーティング |
| 糸 | メトリック M20×15 | NPT / BSPP / BSPT / DIN 2999 |
| 圧力を指定する | 10 MPa | 20MPaまで (高圧) |
| 温度範囲 | -20°Cから+80°C | -40°Cから+120°C (特殊コーティング) |
| 漏れ検査 | バブルテスト @ 1.5x 作業圧 | ヘリウム質量スペック (1×10−9 mbar*L/s) |
カスタムエンジニアリング オプション
- 材料の選択肢:海洋/化学用耐腐蝕合金
- 糸変換:DIN 477からJIS B0209など
- 高圧設計:水素/天然ガス用 20 MPa まで
