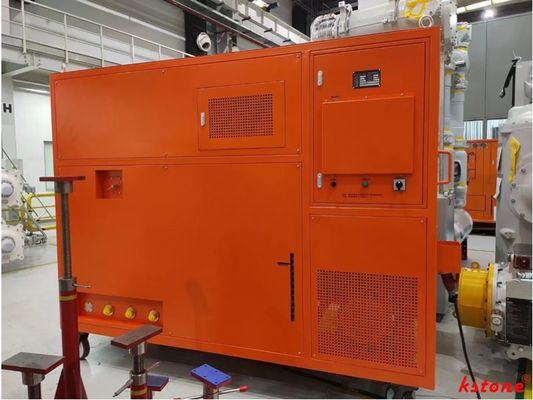

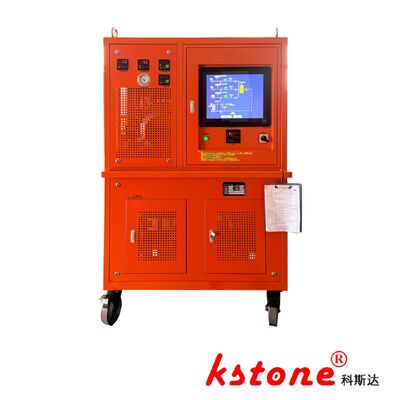

高圧C4f7n回収装置 30m³/h 400L貯蔵 GIS 110-550KV 自動タッチスクリーン KSC4-30WY/20-400Z
![High-Pressure C4f7n Recovery Device 30m³/H 400L Storage GIS 110-550KV Auto Touchscreen [KSC4-30WY/20-400Z]](/photo/ps211217900-high_pressure_c4f7n_recovery_device_30m_h_400l_storage_gis_110_550kv_auto_touchscreen_ksc4_30wy_20_400z.jpg)
![High-Pressure C4f7n Recovery Device 30m³/H 400L Storage GIS 110-550KV Auto Touchscreen [KSC4-30WY/20-400Z]](/photo/pd211217900-high_pressure_c4f7n_recovery_device_30m_h_400l_storage_gis_110_550kv_auto_touchscreen_ksc4_30wy_20_400z.jpg)
| 起源の場所 | 上海 |
|---|---|
| ブランド名 | KSTONE |
| 証明 | ISO9000 |
| モデル番号 | KSC4-30WY/20-400Z |
| 最小注文数量 | 1 |
| 価格 | $30000-$40000 |
| パッケージの詳細 | カートン / 木製の箱 |
| 受渡し時間 | 60 日 |
| 支払条件 | T/T |
| 供給の能力 | 年間10 |
無料サンプルとクーポンについては、ご連絡ください。
ワッツアップ:0086 18588475571
ウェイチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| 回復初期圧力 | 0〜5mpa | 回復最終圧力（残差） | ≤-0.1MPa |
|---|---|---|---|
| 回復メインコンプレッサー変位（国内オイルフリー） | 30m³/時 | 充電圧力 | -0.1〜0.8mpa |
| 平均充電速度 | ≥10m³/h | バキュームポンプ | レート：63m³/h |
| ハイライト | C4f7n回収装置 400L,C4f7n回収装置 自動タッチスクリーン,GIS 110-550KV C4f7n回収装置 |
||
製品の説明
高圧C4f7n回収装置 30m³/H 400L貯蔵 GIS 110-550KV オートタッチスクリーン [KSC4-30WY/20-400Z]
適用分野
本マニュアルで規定されている「C4」は、一般的にC4の割合が10%未満のC4混合ガスを指します。本装置に構成されている真空ポンプは、装置のパイプラインを真空引きするためだけに使用されます。必要に応じて、より大型の真空ユニットを構成できます。
本装置は、電力供給局、発電所、送電変電所、高圧スイッチ製造工場、電気研究機関、電力エンジニアリング会社におけるC4混合ガスの回収、精製、再充填に適しています。特に、110KV～550KV GIS（ガス絶縁開閉装置）の現場設置およびメンテナンスに適用できます。
I. 設計および製造参照規格
- 六フッ化硫黄ガス回収装置の技術条件 — DL/T 662-2009
- SF6回収、再充填および処理装置の技術仕様 — Q/GDW 470-2010
- 工業用六フッ化硫黄 — GB/T 12022-2006
- 真空ポンプの安全要件 — GB 22360-2008
- 圧力容器 — GB 150.1～150.4-2011
- 音響—音圧を用いた騒音源の音響パワーレベルの測定—反射面上のエンベロープ測定面を用いた簡易法 — GB/T 3768-1996
- 銘板 — GB/T 13306-2011
- 電気機械製品の包装に関する一般技術条件 — GB/T 13384-2008
- 一般電気機器の電気機器配電の設計コード — GB 50055-2011
- 測定、制御、および実験室用電気機器の安全要件—パート1：一般要件 — GB 4793.1-1995
- 産業機械の電気機器—パート1：一般技術条件 — GB 5226.1-2008
- 包装、保管、および輸送用のグラフィックインジケーター — GB/T 191-2008
II. 主な機能と特徴
全体的な機能
本装置は、真空引き、真空測定、C4回収、C4充填、およびC4貯蔵をサポートしています。
回収システム
- コアコンポーネント：オイルフリー高圧コンプレッサー、システム全体の空冷構造設計。
- 保護装置：回収システムの入口と出口に圧力調整器と磁気補助ソレノイドバルブを構成し、コンプレッサーの許容範囲を超える入口/出口圧力による損傷を防ぎます。
真空引きシステム
- ポンプタイプ：直結型ベーン真空ポンプ、小型、オイルヒューム/滴下/漏れなし、究極真空10 Pa。
- 逆流防止装置：突然の停電やシャットダウン時に、ポンプオイルがスイッチギアに逆流するのを防ぎます。
- 真空計：高精度デジタル真空計により、正確な真空測定が可能で、使いやすいです。
- 用途：装置自体の真空引き、フィルターの真空活性化、電気機器の真空引き（オプションでより大型の真空ユニット）。
精製システム
- フィルター：輸入高精度ダストフィルター、乾燥フィルター、分解生成物フィルターにより、ガス中の粉塵粒子サイズを1μm以下、水分含有量を40ppm以下に制御。
- 再生技術：真空加熱活性化再生により、乾燥システムは分解やフィルターエレメントの交換なしに自律的に再生できます。
充填システム
圧力平衡または圧縮加圧によるC4ガス再充填をサポートしており、ユーザーは実際の状況に応じて選択できます。
電気制御システム
- コンポーネント：フェーズシーケンス切り替え、漏電、相欠、過熱、および熱リレーの保護機能を備えたブランド電気コンポーネント。
- 設計：誤操作による機器の損傷を防ぐための多段連動制御。高信頼性のために500V耐電圧のカスタムフェーズシーケンス保護。
安全システム
- 爆発と損傷を防ぐための三重圧力保護装置。
- 接地：安全接地ボルトを装備し、容易な接地を実現。
- 構造：密閉されたボックス設計により、オペレーターを内部機械から隔離し、防塵、防水、および騒音低減保護を提供します。
パイプラインシステム
- パイプ：肉厚1.6mm以上の高品質赤銅管、水平および垂直に配置。
- 接続：すべての曲げ部と接合部に溶接された赤銅コネクタ（単純なストレッチ曲げではない）、高強度と靭性のために銀含浸溶接を使用し、漏れがないことを保証。
貯蔵システム
- ガス貯蔵タンク：GB 150 鋼製圧力容器に従って設計、製造、および試験され、それぞれが国家当局によって発行された固有の証明書番号を持っています。
- 付属品：標準圧力計とC4圧力のデジタル表示。
操作システム
- 制御：15インチカラータッチスクリーンを備えた完全PLC自動化。
- インターフェース：回収プロセスの概略図が組み込まれたグラフィカル操作インターフェース。ワンキー自動操作と、概略図のデバイスグラフィックをクリックすることによる手動操作をサポート。
- 安全性：誤操作に対する包括的な保護、リアルタイムの故障表示とトラブルシューティングガイダンス。中国語モードが利用可能。
-
C4自動回収装置システム図
- 構造：機械全体は、メンテナンスドアと窓が確保された密閉金属保護シェルを備えています。移動を容易にするために底部に大径ユニバーサルホイールが取り付けられており、フォークリフトによる持ち上げを可能にする高強度クロスビームがあります。吊り上げに便利なように、上部の四隅には取り外し可能な吊り上げラグが取り付けられています。
III. 装置性能パラメータ
| タイプ | 高圧、空冷、移動式 |
|---|---|
| 回収 | - 初期圧力：0～5MPa - 最終圧力（残留）：≤-0.1MPa - 主コンプレッサー排気量（国産オイルフリー）：30m³/h |
| 充填 | - 充填圧力：-0.1～0.8MPa - 平均充填速度：≥10 m³/h |
| 真空引き | - ポンプ速度：63 m³/h - ブランド：Laifushi |
| 年間漏洩率 | ≤0.5% |
| C4ガス品質 | - 水分：≤40ppmV - 油分：なし - 粉塵粒子サイズ：≤0.2μm |
| 貯蔵容器 | - 貯蔵モード：ガス状 - 容量：400L（カスタマイズ可能） |
| 真空測定 | 電子デジタル真空計 |
| 乾燥フィルター | 再充電可能＆再生可能 |
| 操作モード | 自動、≥15インチタッチスクリーン付き |
| 電源 | 三相3Φ 380V/50Hz |
| 騒音 | ≤70 dB(A) |
| インターフェース仕様 | DN20 |
1. 主なスペアパーツとツール：
| シリアル番号 | 名前 | モデル仕様 | 数量 |
|---|---|---|---|
| 1 | 高圧ガスホース | DN20ゴムホース、10m、両端にDN20自己密閉コネクタ付き | 1個 |
| 2 | 高圧キャニングホース | 装甲DN8、5m、ボールバルブ、中国標準シリンダーコネクタ、および回収装置アダプター付き | 1個 |
| 4 | ケーブルリール | 4芯銅電源ケーブル（10m、デバイス電源で構成されたワイヤ直径） | 1セット |
| 5 | 特殊工具 | 1×DN20レンチ、1×M36×2オスねじからM20×1.5メスねじアダプター | 1セット |
| C5F10、3M Novec 5110 | 付属品ボックス | レンチ、コネクタなど用 | 1個 |
2. 主なコンポーネントの性能パラメータ
| コンポーネント | パラメータ | 値 |
|---|---|---|
| SF6コンプレッサー | - タイプ：オイルフリー潤滑、空冷 - 理論排気量：30 m³/h - 最大吐出圧力：5 MPa - 許容吐出圧力：4.7 MPa - 最小吸入圧力：53 kPa - 最大吸入圧力：0.2 MPa - 最大吐出温度：130℃ - 電力：11 kW - 電源：3Φ 380V 50Hz |
- - - |
| 直結型真空ポンプ（Laifushi） | - ポンプ速度：63 m³/h - 究極真空：≤10 Pa - 潤滑剤：PRO100 - 電力：2.2 kW - 電源：3Φ 380V 50Hz |
- - - |
| 容器（国産炭素鋼） | - カテゴリ：クラスII - 設計圧力：5 MPa - 設計温度：100℃ - 容量：400L |
- - - |
| デジタル真空計 | 国産 | - - - |
| バルブ | アメリカンTONE | - - - |
| 真空コンプレッサー | 国産 | 20 m³/h |
| PLC | Yiwei | - - - |
| タッチスクリーン | Kunlun Working Condition | - - - |
3m-novec-4710-絶縁ガス
Introduction
3M™ Novec™ 4710絶縁ガスは、電気機器の絶縁およびアーク消弧用途における六フッ化硫黄（SFC5F10、3M Novec 5110）の持続可能な代替品です。優れた誘電特性、幅広い動作温度、およびSF
6
と比較して環境への影響を大幅に削減します。Novec 4710ガスは不燃性であり、意図された用途向けに設計された場合、作業者にとって広い安全マージンがあります。このSFC5F10、3M Novec 5110の代替品は、不活性ガスと混合した場合の低い地球温暖化係数（GWP）やゼロオゾン層破壊係数（ODP）など、重要な環境特性も備えています。純粋なNovec 4710ガスは、特定の圧力において、相対的な誘電強度がSF
6
の2倍です。C5F10、3M Novec 5110n December 20, 2022, 3Mは、気候、環境、および生態学的健康に対するPFASの影響を軽減または排除するために、2025年末までに58のペル/ポリフルオロアルキル物質（PFAS）製品（ペルフルオロイソブチロニトリル（
C4F7N、3M Novec 4710
）およびペルフルオロペンタノン（C5F10、3M Novec 5110）を含む）の生産を中止すると発表しました。
KSTONE は、C4およびC5関連の機器を開発する中国の大手企業であり、3Mおよび中国のC4またはC5メーカーと正確な協力関係を持っています。
