SF6 N2 C4F7N ガス混合システム 混合装置 工業用

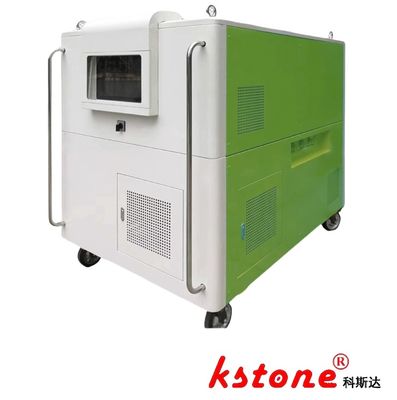

  • SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade [KSLF-28/30WY20/NZ]
  • SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade [KSLF-28/30WY20/NZ]
起源の場所 上海
ブランド名 KSTONE
証明 ISO9000
モデル番号 KSLF-28/30WY20/NZ
最小注文数量 1
価格 $2000-$100000
パッケージの詳細 カートン / 木製の箱
受渡し時間 60 日
支払条件 T/T
供給の能力 100

無料サンプルとクーポンについては、ご連絡ください。

ワッツアップ:0086 18588475571

ウェイチャット: 0086 18588475571

スカイプ: sales10@aixton.com

24時間オンラインでサポートします

x
商品の詳細
ハイライト

SF6ガス混合システム

,

C4F7N ガス混合システム

,

SF6ガス混合装置
メッセージ
製品の説明
KSLF-28/30WY20/NZ ガス混合システム SF6/N2/C4F7N 混合溶液

システム概要

ストーン中国国営電力網の混合ガス設備の推奨メーカーである (2022 (290) 文書


この工業用ガス混合装置は SF6/N2混合物の膨張のために設計されており,SF6/CF4,SF6/AIR,C4F7N/CO2の混合などのアプリケーションをサポートしています. 10Nm3/hの混合容量で,中国国家電力網の 環境対策に最適化されています装置は,真空ポンプ,精密なガス混合,ピストンコンプレッサーシステム,フィルタリングモジュール,そしてインテリジェント制御バルブ.

テクニカル構成表

構成要素 SF6 コンプレッサー N2コンプレッサー 混合ガス充電圧縮機
タイプ 空気冷却ピストン 空気冷却ピストン 空気冷却ピストン
理論的流量 14m3/h 14m3/h 30m3/h
マックス 放出圧 2 MPa 2 MPa 5 MPa
許容される作業圧 1 MPa 1 MPa 1 MPa
吸気圧範囲 53 kPa ~ 0.5 MPa 53 kPa ~ 0.5 MPa 53 kPa ~ 0.5 MPa
マックス 放出温度 130°C 130°C 130°C
潤滑システム 油なし 油なし 油なし
パワーランキング 2.2 kW (3Φ 380V 50Hz) 2.2 kW (3Φ 380V 50Hz) 11 kW (3Φ 380V 50Hz)
バキュームポンプ 54 m3/hのポンプ速度 - -
究極の真空 ≤10 Pa (PRO-200オイルで潤滑) - -

運用能力

  • ガス混合精度: ±0.5%以内に 3:7 SF6/N2比の許容度を達成する
  • 環境用途:GISスイッチ機器用の低GWPガス混合物をサポートする
  • システム機能:真空ポンプ (≤10Pa),動的ガス混合,高圧充電 (最大5MPa)

設備の仕様

パラメータ 仕様
モデルコード KSLF-28/30WY20/NZ
名目混合容量 10 Nm3/h
適用可能なガス混合物 SF6/N2,SF6/CF4,C4F7N/CO2 など
制御システム 触覚画面インターフェース付き PLC ベース
フィルタリング精度 0.1μm (粒子) /3ppm (湿度)
尺寸 (L×W×H) 1800×1000×1500mm
電源 3Φ 380V 50Hz,合計 15.4kW
