SF6ガス密度モニター、0～1.0 MPa絶対圧範囲、精度クラス1.0、温度補償、304/316Lステンレス鋼、IP定格

SF6ガス密度モニター, 0～1.0 MPa絶対圧範囲、クラス1.0精度、温度補償、304/316Lステンレス鋼、IP定格

この三色密度リレーは、SF6ガス用に設計された精密測定デバイスで、20℃で動作し、クラス1.0 MPa絶対圧定格です。三色パネルによる明確な圧力表示を備えており、直感的な状態認識を可能にします。

主な仕様

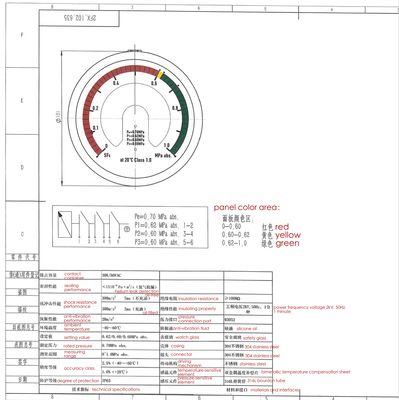

視覚表示

パネルは、圧力状態を反映するために3つの色分けされたゾーンを使用します。

• 赤色ゾーン：0～0.60 MPa絶対圧（異常圧力）
• 黄色ゾーン：0.60～0.62 MPa絶対圧（警告圧力）
• 緑色ゾーン：0.62～1.0 MPa絶対圧（正常圧力）

主な性能

• シール性能：ヘリウムリーク検出で検証済み
• 絶縁性能: 50Hzで1分間2kVの商用周波電圧に耐えます。優れた絶縁抵抗
• 環境適応性: オイルフリーおよびオイル充填オプションあり。強力な耐衝撃性と耐振動性
• 温度補償: バイメタル温度感応素子と温度補償シートを装備し、さまざまな周囲温度下での安定した動作を実現

材料とインターフェース

• ケーシングとコネクタ: 耐食性のための304ステンレス鋼
• 圧力感応素子: 測定精度を確保する316Lブルドン管
• 風防ガラス: 明確な観察と保護のための安全ガラス
• 防振液: 安定性を高めるシリコーンオイル
• 駆動機構: 耐久性のためのステンレス鋼
• 圧力接続ポート: 簡単な設置のための標準インターフェース
