携帯型SF6ガス純度と露点分析機
商品の詳細
製品の説明

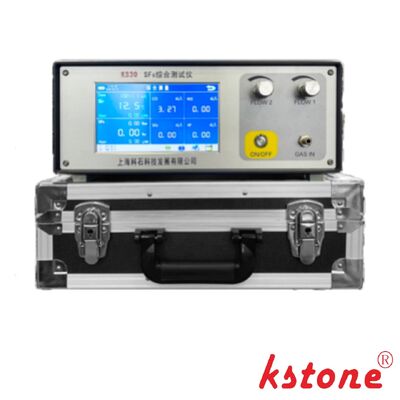

ポータブルSF6ガス純度・露点分析計
KS-30CSR
製品概要
KS-30CSR SF6ガス分析計は、高電圧電気機器におけるSF6ガスの純度と露点を正確に測定するために設計されたプロフェッショナルなポータブル機器です。SF6ガスは、ガス絶縁開閉装置（GIS）、回路ブレーカー、変電所などで絶縁媒体として広く使用されています。ガスの品質は、電気機器の絶縁性能と運用上の安全性に直接影響します。水分汚染やガス純度の低下は、絶縁強度を著しく低下させ、部分放電や機器の故障につながる可能性があります。
KS-30CSR分析計は、SF6ガス純度測定、露点検出、圧力監視、ガス回収・返送機能を1台のポータブルデバイスに統合しています。先進の恒温・断熱チャンバー技術を使用しており、外気温や湿度の影響を低減し、非常に安定した正確な測定結果を保証します。このデバイスは、フィールドテストおよびメンテナンス用に設計されており、エンジニアはガスを大気中に放出することなく、GIS機器内部のSF6ガス品質を迅速に分析できます。内蔵のガス回収・返送システムは、サンプリングしたガスをテスト後に機器に戻すため、ガスの損失を防ぎ、環境に配慮したメンテナンス作業をサポートします。高精度、ポータビリティ、統合された機能により、KS-30CSR分析計は電力会社、開閉装置メーカー、電気サービス会社、高電圧機器メンテナンスチームによって広く使用されています。
主な特徴高精度露点測定分析計は-80℃から+20℃の範囲で露点を測定し、SF6ガスシステム内の水分汚染を正確に検出できます。適切な露点レベルの維持は、GIS機器の絶縁信頼性を確保するために不可欠です。
正確なSF6ガス純度分析このデバイスは、±0.1%の精度で0%から100%までのSF6ガス純度を測定します。これにより、電気機器内部の絶縁ガスが必要な技術基準を満たしていることを確認できます。内蔵ガス回収・返送システム
KS-30CSR分析計には、テスト後にサンプリングしたガスを機器に戻すガス回収機能が搭載されています。この機能により、不要なSF6排出を防ぎ、メンテナンス中のガス消費量を削減します。恒温測定チャンバー技術仕様
フィールドオペレーションのためのポータブル設計
コンパクトな構造と耐久性のある設計により、この分析計は変電所テスト、GISメンテナンス、現場検査に適しています。
データストレージとUSBエクスポートこの機器は、最大200件の測定記録を保存し、レポート作成や文書化のためにUSB経由でデータをエクスポートできます。アプリケーション
KS-30CSR SF6ガス分析計は、電力業界および関連分野で広く使用されています。
GIS開閉装置テストエンジニアは、ガス絶縁開閉装置内部のSF6ガス純度と水分を迅速に測定し、機器が安全なパラメータ内で動作していることを確認できます。回路ブレーカーメンテナンス
分析計は、メンテナンス担当者が点検および保守中にSF6回路ブレーカー内部のガス品質を確認するのに役立ちます。
変電所点検
定期的な変電所点検では、適切な絶縁性能を確保するために、SF6ガスを定期的にテストする必要があります。
開閉装置製造
開閉装置メーカーは、納品前に機器が高品質の絶縁ガスで充填されていることを確認するために、工場テスト中にSF6ガス分析計を使用します。
電気サービスプロバイダーフィールドテストおよび診断を行うメンテナンス会社は、効率的なサービス運用のため、ポータブルガス分析計に依存しています。技術仕様
項目
詳細SF6湿度測定範囲
露点: -80~+20℃ (ppmvなどもサポート)
露点精度
±1℃ (露点温度が0℃未満の場合、センサー出力は霜点)
応答時間
63%[90%]
+20→-20℃ Td: 5秒[45秒]
-20→-60℃ Td: 10秒[240秒]
表示
露点: 0.1℃または0.1ppm
ガス流量
0.25~0.35L/分
電子マスフローメーター装備
サンプルガス流量の影響なし
| 圧力測定 | 0~1.0MPa |
|---|---|
| プローブ保護 | |
| ステンレス鋼焼結フィルター | SF6純度 |
| 範囲 | 0~100% SF6 |
| その他の構成 | ±0.1%、流量に依存しない 応答時間 30秒 |
| 一般部 | 動作電圧 |
| 220VAC±10%、50Hz。ACおよびDCの両方が利用可能で、顧客の要件に応じてカスタマイズ可能です。過充電保護。連続稼働時間は5時間以上です。 | 保管温度範囲 -40~+70℃ 出力インターフェース |
| USB1.1仕様に準拠 | データストレージ |
| 200件の記録を保存可能 | 動作環境 |
| 温度: -30~+60℃ | |
| 圧力: 0~20bar | サンプルガス流量: 影響なし |
| 逆流圧力 | 最大: 0.7MPa |
| その他の構成 | 標準バージョン管理ソフトウェア（レポート印刷および一般的な湿度変換ツールキットを含む） |
| 寸法 | |
| 572×440×240mm | 重量 |
| 27kg | 動作原理 |
| KS-30CSR分析計は、高度なセンシング技術の組み合わせによりSF6ガス分析を実行します。まず、機器は制御されたフローシステムを使用して、機器から少量のガスサンプルを抽出します。次に、ガスは測定チャンバーに入り、特殊なセンサーがガス組成を分析します。露点センサーは、凝縮が発生する温度を検出することにより、水分含有量を測定します。一方、SF6純度センサーは、サンプル中に存在する他のガスに対するSF6ガスの濃度を決定します。分析計は、適切なサンプリング条件を確保するためにガス圧も測定します。測定プロセスが完了した後、内蔵のガス回収・返送システムがサンプリングしたガスを機器に戻し、環境への影響を最小限に抑えます。この統合された測定プロセスにより、エンジニアはガス品質が運用基準を満たしているかどうかを迅速に判断できます。 | 従来のガス分析計との比較における利点 |
| KS-30CSR分析計 | |
| 従来の分析計 | SF6純度測定 ✓ ✓ |
| 露点測定 | ✓ |
| ✓ | ガス回収・返送機能 |
| ✓ | ✗ |
| ポータブルフィールド設計 | ✓ |
限定的
データストレージ
✓
限定的統合されたガス回収・返送機能とポータブル設計により、KS-30CSRは特にフィールドメンテナンスに適しています。SF6システムにおける露点測定の重要性SF6ガス中の水分汚染は、高電圧絶縁システムの誘電強度を著しく低下させる可能性があります。過剰な水分は、部分放電、内部部品の腐食、長期的な信頼性の問題につながる可能性があります。低い露点を維持することは、SF6ガスが乾燥した状態を保ち、最適な絶縁性能を提供できることを保証します。したがって、信頼性の高いSF6ガス分析計を使用した定期的なテストは、電力システムにおける予防メンテナンスプログラムの不可欠な部分です。対象産業
KS-30CSR SF6ガス分析計は、高電圧電気機器の運用およびメンテナンスに関わる組織によって広く使用されています。典型的なユーザーには以下が含まれます。電力伝送および配電会社、変電所メンテナンス部門、高電圧開閉装置メーカー、電気機器サービスプロバイダー、産業用ガス試験ラボ。これらの組織は、電気インフラストラクチャの信頼性と安全性を確保するために、正確なSF6ガス分析に依存しています。よくある質問SF6ガス分析計の目的は何ですか？
SF6ガス分析計は、高電圧機器に使用されるSF6ガスの純度と水分含有量を測定します。これにより、ガスが適切な絶縁特性を維持していることを確認します。
SF6ガスにとって露点が重要なのはなぜですか？
| 露点は、ガス中の水分レベルを示します。過剰な水分は、絶縁強度を低下させ、電気機器を損傷する可能性があります。 | テスト後に分析計はガスを機器に戻すことができますか？ | はい。KS-30CSR分析計には、サンプリングしたガスを機器に戻す内蔵ガス回収・返送システムが搭載されています。 |
|---|---|---|
| この分析計は変電所のフィールド作業に適していますか？ | ||
| テストの頻度は、機器の基準とメンテナンススケジュールによって異なりますが、多くの電力会社は年次または主要なメンテナンス中に定期的な点検を実施しています。 | ||
