統合多パラメータ分析のための -80°Cから+20°Cの露点範囲を持つモジュール式カスタマイズ可能なSF6ガス分析機
| 起源の場所 | 上海 |
|---|---|
| ブランド名 | KSTONE |
| 証明 | ISO9000 |
| モデル番号 | KS30 |
| 書類 | KS30 SF6 ANALYZER.pdf |
| 最小注文数量 | 1 |
| 価格 | $10000-15000 |
| パッケージの詳細 | カートンの木箱 |
| 受渡し時間 | 15営業日 |
| 支払条件 | T/T |
| 供給の能力 | 年間1000ユニット |
商品の詳細
| デューポイント範囲 | -80℃～+20℃ | サポートされるユニット | 露点、ppmvなど |
|---|---|---|---|
| 正確さ | ±1℃ | 解決 | 0.1℃ / 0.1ppm |
| ハイライト | モジュール式SF6ガス分析機,調整可能なSF6ガステスト,露点を持つSF6分析機 |
||
製品の説明

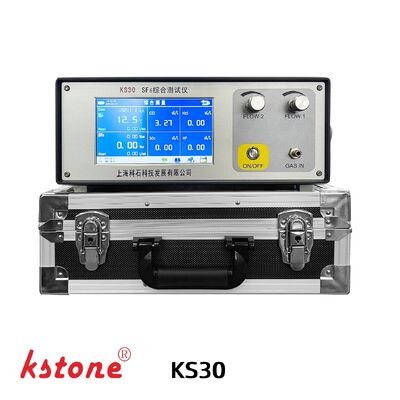

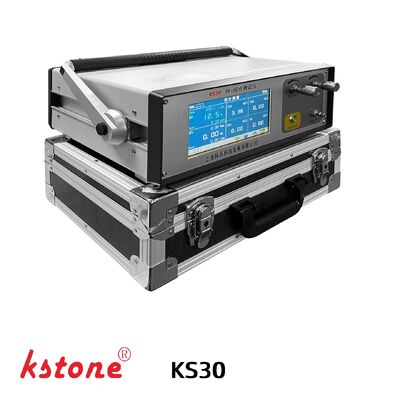

KS30シリーズ SF6総合分析装置
KS30 シリーズ SF6 総合分析装置は、電力用途における SF6 ガス品質試験用に設計されたモジュール式多機能ガス分析システムです。この機器は、SF6 水分測定、SF6 純度分析、SF6 分解ガス検出を 1 つのポータブル プラットフォームに統合しています。
ほとんどの KS30 モデルはモジュール式のカスタマイズされた構成です。 Shanghai Kstone は、さまざまな顧客の要件とアプリケーション シナリオに応じてカスタマイズされたソリューションを提供します。
中国の電力業界規格 DL/T 1366-2023 (電気機器用 SF6 ガス) および DL/T 1353-2024 (SF6 ハンドリング システムの技術仕様) の起草会社として参加している KS30 シリーズは、GIS メンテナンス、変電所の試運転、および SF6 ガス品質管理の実際の要件を満たすように設計されています。
主な機能
SF6 水分測定
- 露点試験
- ppmv変換
- 微量水分分析
- GISガス湿度監視
SF6純度分析
- SF6濃度試験
- ガス品質検証
- 新ガス受入検査
- 混合ガス分析
SF6分解ガス検知
- SO2モニタリング
- H2S 検出
- CO分析
- HF検出
- アーク分解評価
技術仕様
SF6 水分分析
| アイテム | 仕様 |
|---|---|
| 露点範囲 | -80℃～+20℃ |
| サポートされるユニット | 露点、ppmvなど |
| 正確さ | ±1℃ |
| 解決 | 0.1℃ / 0.1ppm |
| ガス流量 | 0.25～0.35L/分 |
| 流量計 | 電子質量流量計 |
| 圧力測定 | 0～1.0MPa |
| プローブの保護 | ステンレス焼結フィルター |
応答時間
| 状態 | 応答時間 |
|---|---|
| +20 -> -20°C Td | 5秒[63%]、45秒[90%] |
| -20 -> -60°C Td | 10秒[63%]、240秒[90%] |
SF6純度分析
| アイテム | 仕様 |
|---|---|
| 測定範囲 | 0-100% SF6 |
| 精度と再現性 | ±0.1% |
| 応答時間 | 30秒 |
| 流れの影響 | ガスの流れに依存しない |
SF6分解ガス分析
| ガス | 範囲 | 正確さ |
|---|---|---|
| H2S | 0～200ppm | ±0.5%以下 |
| SO2 | 0～100ppm | ±0.5%以下 |
| CO | 0～1000ppm | ±0.5%以下 |
| HF | 0～10ppm | ±0.5%以下 |
追加パラメータ
| アイテム | 仕様 |
|---|---|
| 感度 | 0.1ppm |
| 再現性 | ±1%以下 |
一般仕様
| アイテム | 仕様 |
|---|---|
| 電源 | AC220V±10%、50Hz |
| バッテリー機能 | AC/DC両用、過充電保護機能付き |
| 連続運転 | 5時間以上 |
| 保管温度 | -40℃～+70℃ |
| 動作温度 | -30℃～+60℃ |
| 圧力範囲 | 0～20バール |
| データストレージ | 200レコード |
| 出力インターフェース | USB1.1 |
| ソフトウェア | レポート印刷機能を備えた標準管理ソフトウェア |
| 追加のツール | 水分変換ツールキット |
| 寸法 | 132*283*308mm |
KS30シリーズ 機種選定
| モデル | 純度 | 露点 | SO2 | H2S | CO | HF | ガス回収 |
|---|---|---|---|---|---|---|---|
| KS30 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-6 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| KS30-3 | ✔ | ✔ | ✔ | ||||
| KS30-T | ✔ | ✔ | ✔ | ||||
| KS30-TC | ✔ | ✔ | ✔ | ✔ | |||
| KS30-CS | ✔ | ✔ | |||||
| KS30-4 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C3 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C4 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-C | ✔ | ||||||
| KS30-R-※ | ✔ |
機器インターフェースの説明
| いいえ。 | 関数 |
|---|---|
| 1 | 露点表示エリア |
| 2 | 純度表示エリア |
| 3 | CO の読み取り |
| 4 | SO2測定値 |
| 5 | H2S の読み取り |
| 6 | リターンキー |
| 7 | ストレージキー |
| 8 | プリントキー |
| 9 | クリーニングキー |
| 10 | 校正キー |
| 11 | 周囲温度と湿度 |
主な特長
モジュール式カスタマイズ設計
ほとんどの KS30 モデルは、プロジェクトの要件に応じた柔軟なモジュール構成をサポートしています。
統合された複数パラメータ分析
水分、純度、分解ガスの検査を 1 台のポータブル機器に統合します。
高精度センサー
安定性と再現性に優れた輸入高精度センサーを使用しています。
ポータブルフィールド設計
GIS変電所や現場保守作業に適したコンパクトな構造です。
電子マスフロー制御
内蔵の電子質量流量計により、安定した正確なガスサンプリングが保証されます。
インテリジェントなデータ管理
データストレージ、USBエクスポート、レポート印刷をサポートします。
オプションのガス回収機能
一部のモデルは、環境に優しい操作のための統合された SF6 ガス回収機能をサポートしています。
アプリケーションシナリオ
電力産業
- GISのコミッショニング
- サーキットブレーカーのメンテナンス
- SF6ガス品質検査
- 変電所の保守
SF6 ガスの管理
- 新しいガスの受け入れ試験
- 再生ガス評価
- SF6浄化モニタリング
- ガスシリンダーの検査
予防保守
- 絶縁状態評価
- アーク分解モニタリング
- 故障診断
- 状態に応じたメンテナンス
よくある質問
KS30 はどのようなパラメータを分析できますか?
KS30 は、モデル構成に応じて、SF6 露点、SF6 純度、SO2、H2S、CO、HF などの分解ガスを測定できます。
KS30はカスタマイズ可能ですか?
はい。ほとんどの KS30 モデルは、顧客の要件に従って設計されたモジュール式のカスタマイズされたシステムです。
この機器はガス回収をサポートしていますか?
一部の KS30-R モデルは、統合された SF6 ガス回収機能をサポートしています。
アナライザは GIS 変電所に適していますか?
はい。 KS30 シリーズは、GIS 検査および電力メンテナンス用途向けに特別に設計されています。
測定データはエクスポートできますか?
はい。アナライザーは、USB データ エクスポート、レポート印刷、および内部データ ストレージをサポートしています。
アナライザーには管理ソフトウェアが含まれていますか?
はい。レポート印刷および水分変換ツールを備えた標準管理ソフトウェアが含まれています。
DILOの代替品3-038R-R602
|
|
KS30 |
KS30-6 |
3-038R-R602 |
|
純度測定 |
✓ |
✓ |
✓ |
|
湿度測定 |
✓ |
✓ |
✓ |
|
SO₂測定 |
✓ |
✓ |
✓ |
|
H₂S |
✓ |
✓ |
✓ |
|
CO |
✓ |
✓ |
✓ |
|
HF |
× (カスタマイズ可能) |
✓ |
✓ |
|
ガス回収 |
×(カスタマイズ可能) |
×(カスタマイズ可能) |
✓ |
|
|
|
|
|
|
SF6純度測定 |
|
|
|
|
測定範囲 |
0～100体積% |
0～100体積% |
0～100体積% |
|
測定精度 |
±0.1体積% |
±0.1体積% |
±0.5体積% |
|
露点 測定 |
|
|
|
|
測定範囲 |
-80～+20℃ 露点 |
-80～+20℃ 露点 |
-60～+20℃ 露点 |
|
測定精度 |
±1℃ |
±1℃ |
±2℃(>-40℃)/±3℃(<-40℃) |
|
SO₂測定 |
|
|
|
|
測定範囲 |
0～100ppm |
0～100ppm |
0～100ppm |
|
測定精度 |
≤±0.5%FS |
≤±0.5%FS |
≤±2%FS |
|
H₂S 測定 |
|
|
|
|
測定範囲 |
0～200ppm |
0～200ppm |
0～100ppm |
|
測定精度 |
≤±0.5%FS |
≤±0.5%FS |
≤±2%FS |
|
CO測定 |
|
|
|
|
測定範囲 |
0～1000ppm |
0～1000ppm |
0～500ppm |
|
測定精度 |
≤±0.5%FS |
≤±0.5%FS |
≤±2%FS |
|
HF測定 |
|
|
|
|
測定範囲 |
/ |
0~10ppm |
0~10ppm |
|
測定精度 |
/ |
≤±0.5%FS |
≤±10%FS |
|
|
|
|
|
|
ガス流量 |
0.25～0.35L/min |
0.25～0.35L/min |
20L/h(SF6)≒0.33L/min |
|
許容入口ガス圧力 |
|
|
|
|
データストレージ |
200台 |
200台 |
500台 |
|
データインターフェース |
USB |
USB |
USB/LAN/無線LAN |
|
動作温度 |
-30℃～+60℃ |
-30℃～+60℃ |
-10℃～+50℃ |
KSTONEと協力する理由
- ガス検知機器の専門メーカー
- HVAC および SF6 アプリケーションの広範な経験
- OEM およびカスタマイズされたソリューションのサポート
- 迅速な技術対応
- 安定した工業用グレードの製品品質
- グローバルなB2B輸出経験
KS30 シリーズ SF6 総合アナライザーの価格、技術データシート、カスタマイズされたソリューションについては、今すぐお問い合わせください。
