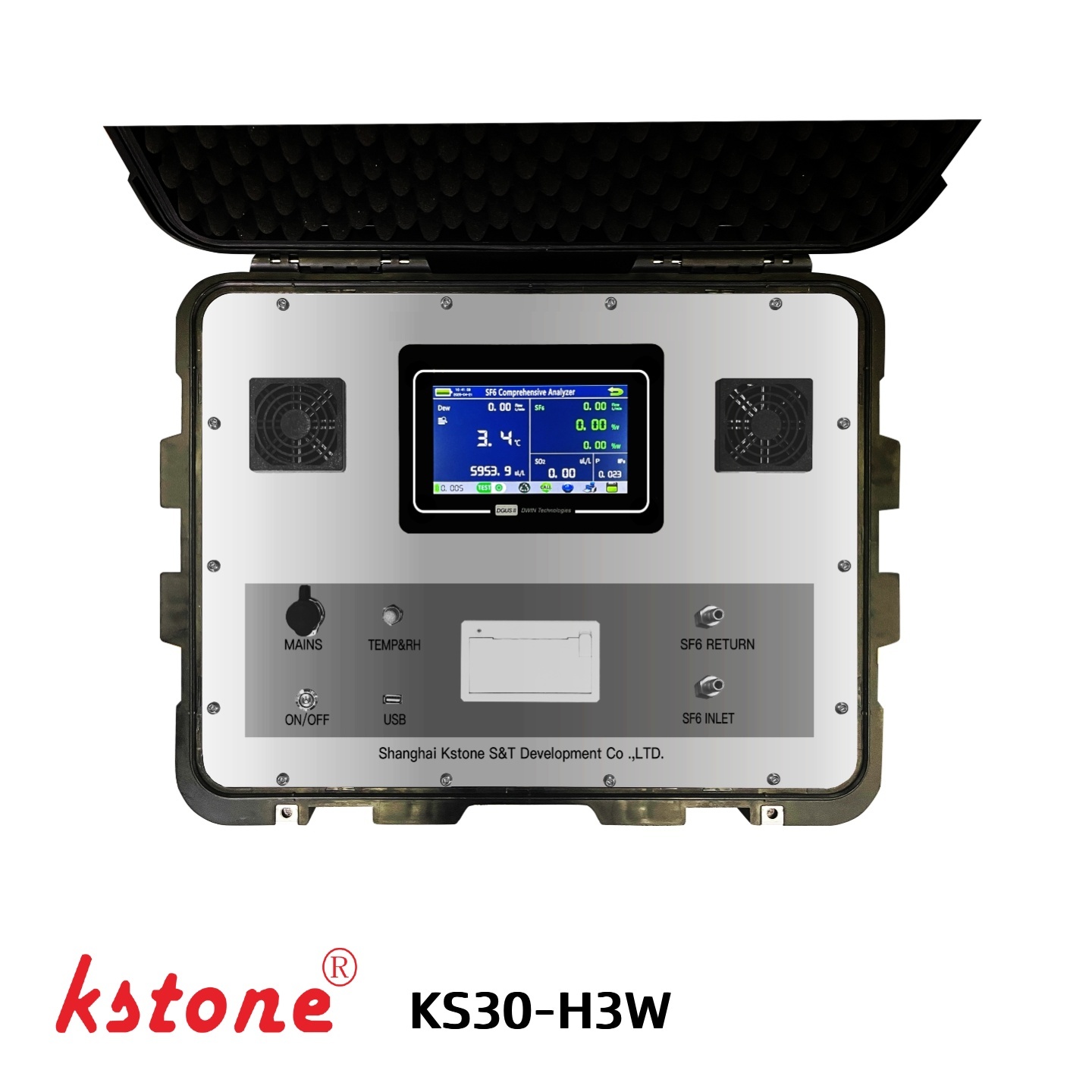

KS30-H3W マルチパラメーター絶縁媒体アナライザー（環境配慮型開閉装置用）

N₂および乾燥空気絶縁開閉装置用のSF₆微量ガス、酸素、露点測定

「KSTONE KS30-H3W」は、N₂または乾燥空気を絶縁媒体として使用する環境配慮型開閉装置のガス品質試験用に設計されたマルチパラメーター絶縁媒体アナライザーです。

このアナライザーは、微量SF₆測定、酸素（O₂）測定、露点測定を1台のポータブル機器に統合しています。酸素濃度を測定することで、さまざまな絶縁ガス環境を識別でき、N₂絶縁開閉装置および乾燥空気絶縁開閉装置が含まれます。

輸入された高性能センサー、高速マイクロプロセッサー、カラータッチスクリーン、統合ガスフロー制御システムを備えたKS30-H3Wは、電力機器メーカー、変電所、保守チーム、電気試験サービスプロバイダーに、迅速かつ便利な現場測定を提供します。

主な測定機能

微量SF₆測定

KS30-H3Wは、環境配慮型開閉装置内の微量のSF₆を検出できます。

• 測定範囲：0～3000 ppm
• 分解能：0.1 ppm
• 応答時間：≤30秒

微量SF₆測定は、N₂または乾燥空気が主要な絶縁媒体として使用される絶縁ガスシステムにおけるSF₆の汚染または残留の可能性を監視するために使用できます。

酸素測定

アナライザーは、絶縁媒体に応じて2つのO₂測定範囲をサポートします。

N₂絶縁開閉装置用

• O₂範囲：0～1%

乾燥空気絶縁開閉装置用

• O₂範囲：0～23%

O₂測定範囲により、個別のアナライザーを必要とせずに、さまざまな環境配慮型開閉装置のガス環境に機器を使用できます。

露点測定

KS30-H3Wは、サンプルガスの露点を測定し、絶縁ガスシステム内の湿潤状態を評価するのに役立ちます。

• 測定範囲：−80～+20℃
• 分解能：0.1℃
• 基準精度：±0.5℃

水分測定は、密閉型電気機器のガス品質を監視し、絶縁性能に影響を与える可能性のある不都合な湿潤状態を特定するために特に重要です。

さまざまな環境配慮型開閉装置媒体に対応する1台のアナライザー

環境配慮型開閉装置は、機器の設計に応じてさまざまな絶縁媒体を使用する場合があります。

KS30-H3Wは、複数の測定を1台の機器に統合しており、ユーザーは以下をテストできます。

このマルチパラメーター構成により、異なるガス品質測定のために個別の試験装置を持ち運ぶ必要がなくなります。

KS30-H3Wの仕組み

測定中、サンプルガスはサンプリング接続を介してアナライザーに導入されます。

統合されたガスフローシステムは安定したサンプリング条件を維持するのに役立ち、内部センサーは同時に必要なガスパラメーターを測定します。

測定プロセス

開閉装置 → ガスサンプリング → フロー安定化 → マルチパラメーター測定 → 結果表示 → データ保存

機器は以下の情報を同時に提供できます。

• 微量SF₆濃度
• 酸素濃度
• 露点

測定結果はカラータッチスクリーンに直接表示され、現場での操作が容易です。

主な特徴

1. マルチパラメーター測定

SF₆、O₂、露点を1台の統合アナライザーで測定でき、現場試験に必要な機器の数を削減します。

2. N₂および乾燥空気開閉装置向けに設計

2つのO₂測定範囲は、さまざまな絶縁媒体アプリケーションをサポートします。

• N₂絶縁開閉装置用 0～1% O₂
• 乾燥空気絶縁開閉装置用 0～23% O₂

3. 微量SF₆検出

機器は、0～3000 ppmで、分解能は0.1 ppmが含まれます。

4. 高速測定応答

アナライザーは、指定された条件下でSF₆、O₂、ガス組成測定が約30秒以内に応答する、迅速な現場試験用に設計されています。

5. 統合フロー制御

内蔵の圧力安定化バルブと電子フローメーターが、測定中のサンプルガス条件の安定化を支援します。

6. 高性能センサー

アナライザーは、安定した測定と良好な再現性のために高性能の輸入センサーを使用しています。

7. カラータッチスクリーンインターフェース

カラータッチスクリーンとグラフィカルユーザーインターフェースにより、操作が簡素化され、測定結果と機器設定をディスプレイで直接表示できます。

8. 現場試験向けに構築

コンパクトな機器の重量は約3.5 kgで、リチウムバッテリーで駆動し、AC電源もサポートしているため、現場とワークショップの両方で柔軟に使用できます。

技術仕様

SF₆測定

露点測定

*応答時間は測定条件によって異なる場合があります。元の仕様では、それぞれ30秒と300秒の基準値が示されています。

窒素（N₂）

酸素（O₂）– 低範囲

N₂絶縁開閉装置用

酸素（O₂）– 高範囲

乾燥空気絶縁開閉装置用

一般仕様

主な用途

KS30-H3Wは、環境配慮型電気機器のガス品質試験および保守用に設計されています。

環境配慮型開閉装置

従来のSF₆ベースの絶縁システムではなく、N₂または乾燥空気を使用した開閉装置の絶縁ガス状態をテストするために使用されます。

電気機器メーカー

機器の製造、組み立て、試運転中のガス品質検査に適しています。

変電所

ガス絶縁電気機器の現場検査および保守に使用されます。

電力機器保守

検査および保守活動中の微量SF₆、酸素、露点のポータブル測定を提供します。

現場アプリケーション向けのコンパクトなマルチパラメーターガスアナライザーを必要とする試験会社およびサービスプロバイダーに適しています。

KSTONE KS30-H3Wを選ぶ理由

1台の機器に複数の測定

微量SF₆、酸素、露点に個別の機器を使用する代わりに、KS30-H3Wはこれらの測定を1台のポータブルプラットフォームに統合します。

さまざまな絶縁媒体に対応

2つのO₂測定範囲により、同じアナライザーをN₂と乾燥空気の両方の絶縁アプリケーションに使用できます。

実用的な現場操作

統合されたフロー制御システム、タッチスクリーンインターフェース、バッテリー電源、コンパクトな設計により、機器はオンサイトテストに適しています。

迅速なガス品質評価

複数の測定パラメーターの組み合わせにより、ユーザーは単一の試験操作中に絶縁ガス状態のより包括的な把握を得ることができます。

データ管理と機器機能

ガス測定に加えて、KS30-H3Wは現場試験用に設計されたいくつかの操作機能を統合しています。

これらには以下が含まれます。

• リアルタイム測定
• 電源管理
• 時間管理
• ファイルストレージ
• パラメーター設定
• カラータッチスクリーン操作
• グラフィカルユーザーインターフェース

測定情報は機器上で直接表示でき、後で参照できるように保存できます。

KS30-H3Wの概要

よくある質問

KS30-H3Wは何を測定しますか？

KS30-H3Wは、微量SF₆、酸素、露点を測定するように設計されており、指定された構成に応じてN₂測定も提供されます。

KS30-H3WはN₂と乾燥空気の両方の開閉装置に使用できますか？

はい。機器は、N₂アプリケーション用の0～1% O₂低範囲と、乾燥空気アプリケーション用の0～23% O₂高範囲が含まれます。

環境配慮型開閉装置で微量SF₆を測定する理由は何ですか？

N₂または乾燥空気が主要な絶縁媒体として使用される場合、微量SF₆測定はガスシステム内の残留または汚染SF₆の存在を特定するのに役立ちます。

露点範囲は？

露点測定範囲は−80～+20℃で、分解能は0.1℃が含まれます。

機器は現場試験に使用できますか？

はい。KS30-H3Wはポータブルアナライザーとして設計されており、リチウムバッテリー操作とAC 100～240 V電源をサポートしています。

どのような産業でKS30-H3Wを使用できますか？

一般的なユーザーには、電力会社、開閉装置メーカー、電気試験会社、保守請負業者、および環境配慮型開閉装置の検査に関わるその他の組織が含まれます。

関連KSTONE製品

さまざまな絶縁ガスおよびSF₆試験要件に対応するため、KSTONEは一連のガスアナライザーおよび漏洩検出器を提供しています。

関連製品には以下が含まれる場合があります。

• SF₆漏洩検出器
• SF₆ガスアナライザー
• SF₆純度および露点アナライザー
• SF₆ / N₂ガスアナライザー
• SF₆ / CF₄ガスアナライザー
• 環境配慮型開閉装置ガスアナライザー
• ポータブルSF₆ガスハンドリング機器
