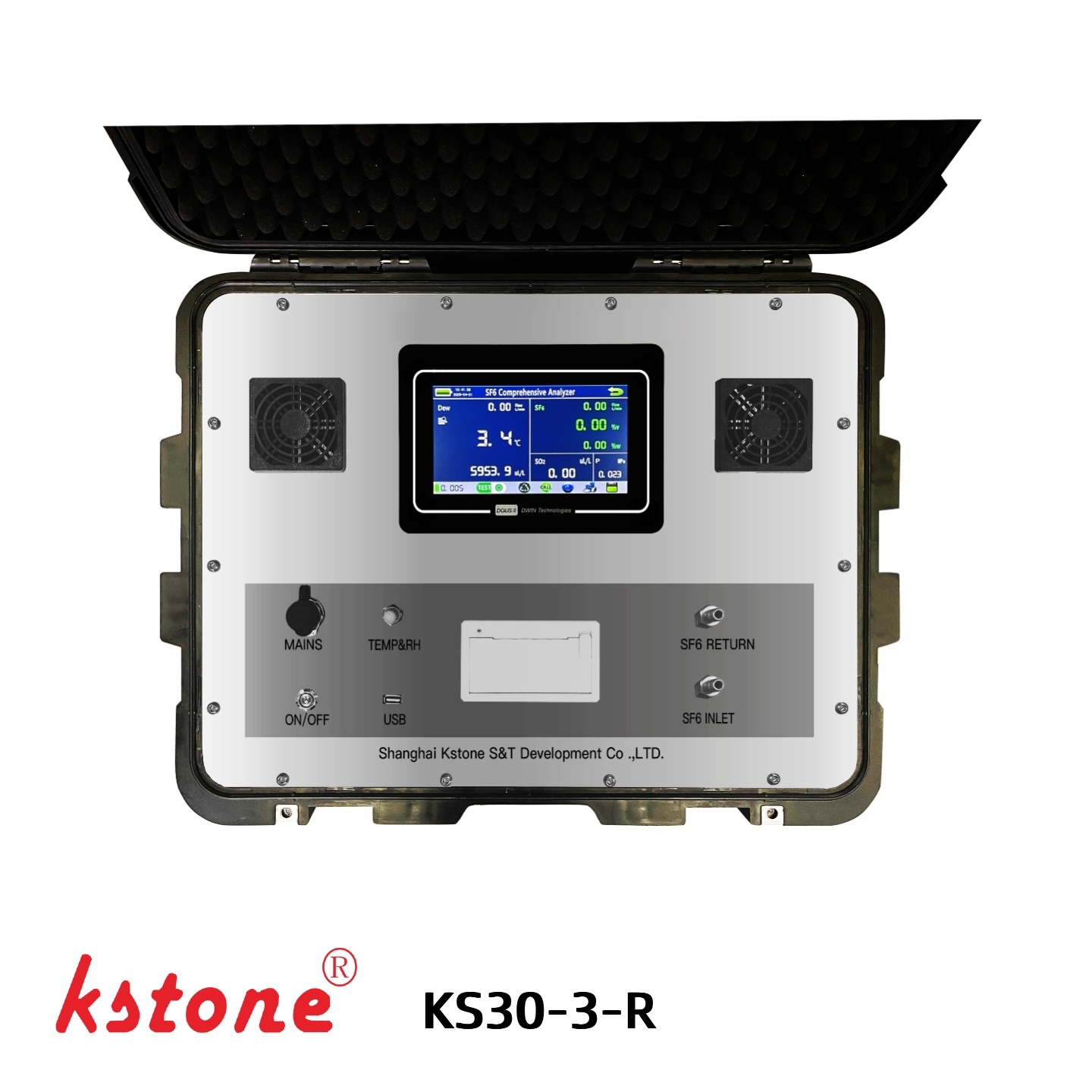

回収機能付き SF₆ 露点、純度、SO₂ ガス分析装置

KS30-3-R

3-in-1 SF₆ ガス品質測定とガス回収

のケーストーン KS30-3-Rは、電気機器のメンテナンス時の包括的なガス品質検査とガス回収のために設計されたポータブル SF6 ガス分析計です。

この機器は、3 つの重要な SF₆ ガス品質測定を組み合わせています。

• SF₆露点・湿度
• SF₆純度
• SO₂ 分解生成物

ガス回収機能を内蔵しており、測定後のSF₆を回収できるため、日常点検・メンテナンス時の不要なSF₆の排出を削減できます。

KS30-3-Rは以下の用途に適しています。GIS、SF₆遮断器、ガス絶縁開閉装置、その他SF₆封入電気機器。

主な特長

1. 3 パラメータ SF6 ガス分析

KS30-3-R は、一般的に必要とされる 3 つの SF₆ ガス品質テストを 1 台のポータブル機器に統合しています。

露点 + SF₆ 純度 + SO₂

これにより、オペレータは別の分析装置を使用することなく、ガスの水分レベル、SF6 濃度、分解生成物の状態を評価することができます。

2. 広い露点測定範囲

湿度測定モジュールは、次の露点測定範囲を提供します。

-80℃～+20℃

この機器は、露点と露点の間の変換もサポートしています。ppmv水分濃度により、さまざまなアプリケーション要件に応じてテスト結果を解釈しやすくなります。

指定された精度は次のとおりです。

±0.5℃

霜点出力は 0°C 未満です。

3. 電子マスフロー制御

分析装置は電子質量流量計を使用して、サンプリング流量を次のように制御します。

0.25～0.35L/分

流量制御は、安定したサンプリング条件を維持し、流量変動による測定プロセスへの影響を軽減するように設計されています。

4. SF₆純度測定

統合された純度モジュールは、以下の SF6 濃度を測定します。

0 ～ 100% SF₆

応答時間は次のとおりです。

30秒以内

これにより、試験中の機器内の SF6 濃度が迅速に示されます。

5. SO₂ 分解生成物の検出

この分析装置は、SF6 ガスの状態を評価する際に使用される主要な分解生成物の 1 つである SO2 を検出できます。

測定範囲：0～100ppm
感度：0.1ppm

SO₂ 測定モジュールは、SF₆ が充填された電気機器の日常検査に適しています。

6. 統合SF₆ガス回収

基本的なガス品質分析計とは異なり、KS30-3-Rはリカバリー機能を内蔵。

測定プロセス後、サンプリングされた SF6 ガスは意図的に大気中に放出されるのではなく、回収できます。

このため、この機器は、次のようなメンテナンス環境に特に適しています。SF₆排出削減とガス回収重要です。

7. ポータブルで現場指向の設計

コンパクトなハウジングの寸法は次のとおりです。

132*283*308mm

このシステムは、過充電保護機能を備えた AC/DC 動作をサポートしており、バッテリー駆動時間 ≥5 時間。

このため、このアナライザは変電所やその他の電気機器のメンテナンス現場でのフィールドテストに適しています。

測定機能

SF₆ 露点・湿度

湿度モジュールは SF6 ガスの露点を測定し、水分の ppmv への変換をサポートします。

応答時間

0°C 未満の測定の場合、機器は霜点出力を提供します。

SF₆純度分析

純度モジュールは、サンプリングされたガス中の SF6 の濃度を測定します。

SF6 純度測定は、ガスが用途に必要な濃度レベルを満たしているかどうかを迅速に示します。

SO₂ 分解生成物の分析

KS30-3-R には、SF6 分解生成物を監視するための SO2 検出モジュールが含まれています。

SO₂ 測定は、電気機器の操作、メンテナンス、または障害関連の検査後の日常的な SF6 ガス状態評価の一部として使用できます。

ガス回収機能

の「-R」構成ガス分析システムにSF6回収機能を追加します。

従来のガス検査では、通常、少量の SF6 が測定のために分析装置に導入されます。 KS30-3-R は、分析後に試験ガスを回収するように設計されています。

一般的なプロセス

電気機器

↓

SF₆ガスサンプリング

↓

露点測定

↓

SF₆純度測定

↓

SO₂測定

↓

SF₆ガス回収

この構成により、繰り返しの保守テスト中に不必要な SF₆ の放出を減らすことができます。

測定プロセス

一般的な操作シーケンスは次のとおりです。

ステップ 1 — 接続する

適切なガスホースと接続金具を使用して分析装置を SF6 ガスコンパートメントに接続します。

ステップ 2 — サンプル

制御された量の SF6 ガスがサンプリング回路を通って分析装置に入ります。

ステップ 3 — 分析する

この機器は以下を測定します。

• 露点・湿度
• SF₆純度
• SO₂濃度

ステップ 4 — 記録する

測定データは機器に保存し、USB インターフェース経由で転送できます。

ステップ 5 — 回復する

試験後、サンプリングされた SF6 ガスは統合回収システムを通じて回収されます。

システム仕様

データ管理とレポート作成

KS30-3-R は、最大 2 個の内部ストレージをサポートします。200件の測定記録。

標準の管理ソフトウェアには次のような機能が備わっています。

• 測定データ管理
• テストレポートの印刷
• データ転送
• 露点/水分換算
• テスト結果の文書化

これにより、テスト結果を機器の保守および検査記録の一部として保持することができます。

プローブの保護

露点プローブは保護されています。ステンレス焼結フィルター。

保護フィルタは、フィールド測定中に検出素子に侵入する粒子や汚染物質の影響を軽減するのに役立ちます。

これは、ガス回路に少量の粒子汚染が含まれる可能性がある電気機器からのガスをテストする場合に特に役立ちます。

代表的な用途

KS30-3-R は、以下を含む SF₆ ガス品質検査およびメンテナンス用途向けに設計されています。

• GISガス品質試験
• SF₆サーキットブレーカーのテスト
• SF₆開閉装置検査
• ガス絶縁変電所の保守
• SF6ガス状態評価
• GISのコミッショニング
• サーキットブレーカーのオーバーホール
• SF6ガスの定期検査
• 電気設備整備後の保守試験

複合型 SF₆ アナライザーを使用する理由

複合分析装置は、一般的に必要とされるいくつかのガス品質測定を 1 つの機器に統合することで、フィールドテストを簡素化できます。

KS30-3-R は、水分、純度、分解生成物の試験のために個別の機器を持ち運ぶ代わりに、1 つのポータブル システムを通じてこれらの測定を提供します。

統合された回復機能は、SF₆ 排出を意識したメンテナンス手順をさらにサポートします。

技術仕様

SF₆ 露点・湿度

SF₆純度

SO₂

一般的な

よくある質問

KS30-3-R は何を測定しますか?

KS30-3-Rの対策SF6露点、SF6純度、SO2分解生成物。

露点測定範囲はどのくらいですか？

露点測定範囲は-80℃～+20℃、ppmv への水分変換のサポート付き。

分析装置はテスト後に SF₆ を回復できますか?

はい。の「-R」構成はSF6ガス回収機能付き測定後に採取したガスを回収するように設計されています。

SF₆純度の測定範囲はどのくらいですか?

純度モジュールの測定値0 ～ 100% SF₆。

SO₂ のどの範囲が測定できますか?

SO₂ の測定範囲は次のとおりです。0～100ppm、感度は0.1ppm。

アナライザーはバッテリー電源でどのくらいの時間動作できますか?

AC/DC デュアルモード システムは、指定されたバッテリ駆動時間を提供します。少なくとも5時間、過充電保護機能付き。

テスト記録は何件まで保存できますか?

内部データストレージは最大でサポートします200件の測定記録。

KS30-3-RはGISメンテナンスに適していますか?

はい。この分析装置は、次のようなフィールド SF6 ガス品質試験用途向けに設計されています。GIS、SF₆ サーキットブレーカー、SF₆ 開閉装置のメンテナンス。

KSTONE SF₆ ガス分析ソリューション

KSTONE は、以下の分野をカバーする SF6 ガス分析ソリューションを提供します。露点、SF6 純度、SO2 およびその他の SF6 分解生成物。

ガスパラメータのさまざまな組み合わせが必要なアプリケーション向けに、KSTONE は次のようなサービスを提供できます。モジュール式およびカスタマイズされたアナライザー構成顧客の測定要件に従って。

より高いパラメーターの SF6 ガス分析のために、KSTONE は、次のような追加コンポーネントをカバーする構成可能なシステムも提供します。H₂S、HF、CO、O₂、その他のガス、選択した構成に応じて異なります。
