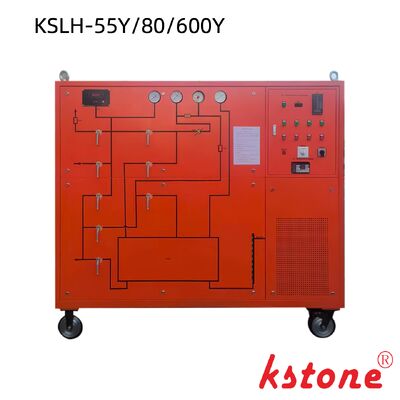

手動SF6回収システム – 600L負圧ガス回収ユニット
| 起源の場所 | 上海 |
|---|---|
| ブランド名 | KSTONE |
| 証明 | ISO9000 |
| モデル番号 | KSLH-55Y/80/600Y |
| 書類 | KSLH-55Y-80-600Y.pdf |
| 最小注文数量 | 1 |
| 価格 | $90000-$100000 |
| パッケージの詳細 | カートン /木製の箱 |
| 受渡し時間 | 60日 |
| 支払条件 | T/T |
| 供給の能力 | 年間10 |
商品の詳細
| 浄化効率 | 99.99％SF6濃度 | 復帰初圧(MPa) | ≤0.5 |
|---|---|---|---|
| 回収最終圧力(MPa) | ≤-0.1 | 1m3の体積に要する時間(h/m3) | ≤0.15 (インターフェースのサイズに応じて) |
| 充電初期圧力(Pa) | ≤133 | 充填最終圧力(MPa) | 0.7 |
| SF₆コンプレッサー | 55mの³ /h | 真空コンプレッサー | 80mの³ /H |
| 真空ポンプ | 63m3/h |
製品の説明

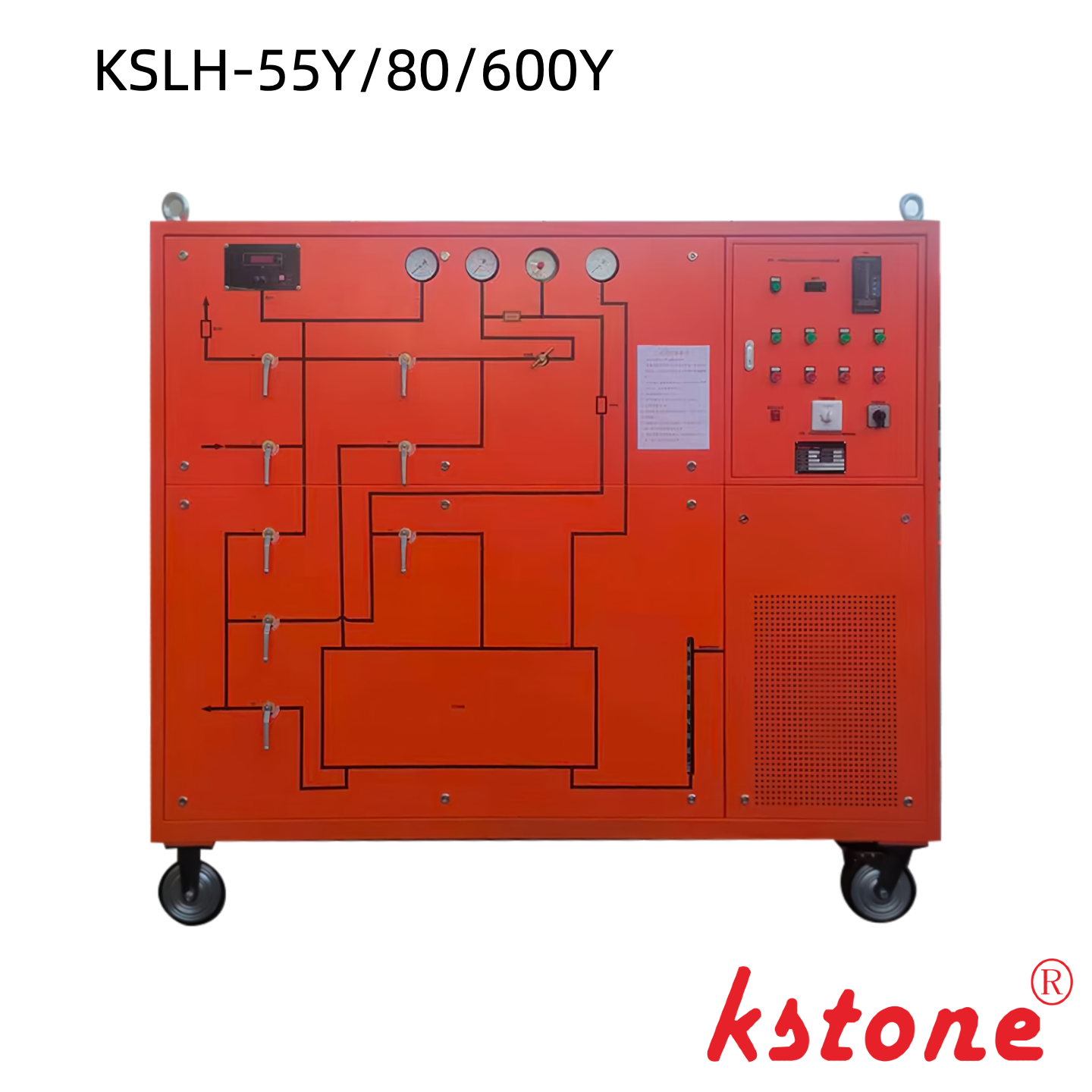

手動型SF6復元システム 600L負圧ガス復元装置
スイッチギアメーカー向けの高効率のSF6ガス回収・貯蔵システム
KSLH-55Y/80/600Y
製品概要
KSTONE KSLH-55Y/80/600Yはプロです手動式 SF6 負圧回復装置600Lの液体貯蔵容量で,特に高圧スイッチ機器 (GIS) の製造者および保守サービス提供者向けに設計されている.高圧冷却液化と空気冷却技術の採用,この移動式ハンドプッシュ型機器は,効率的な回収,浄化,液化貯蔵およびSF6ガスの再充填を実現することができます.GIS の SF6 の残留圧を 1kPa (絶対圧) に低下させるSF6ガスのリサイクルと環境保護の産業用アプリケーションの要件を完全に満たす,最高99.99%の浄化効率を有する.
主要 な 利点
- ✅超高い復元精度最終復元圧 ≤-0.1MPa,残留ガスほぼ完全に復元
- ✅効率 的 な 液化 貯蔵600Lの特殊液体貯蔵容量,最大貯蔵容量600kg,圧力耐性4MPa
- ✅高速な処理速度1m3 SF6 ガス回収時間は ≤0.15h (インターフェースサイズに応じて)
- ✅統合多機能復元,浄化,乾燥,フィルタリング,再充填のための1台のマシン
- ✅柔軟なモバイル アプリケーションコンパクトな構造,手動で押すデザイン,HVスイッチ機器の現場整備に適しています
- ✅信頼性の高い品質認証ISO9000認証,安定したパフォーマンス,工場での産業作業環境に適応
テクニカルパラメータ
| ポイント | 仕様 |
|---|---|
| タイプ | 高圧冷却液化,空気冷却,移動式 |
| 周囲の動作温度 | 10°C ~ 40°C |
| 回復 | |
| 初期圧力 (MPa) | ≤0.5 |
| 最終圧力 (MPa) | ≤-0.1 |
| 1m3の容量 (h/m3) に必要な時間 | ≤0.3 (インターフェースサイズによって) |
| 充電 | |
| 初期圧力 (Pa) | ≤133 |
| 最終圧力 (MPa) | 0.7 |
| 最終圧力 (MPa) | ≤0.15 (インターフェースサイズによって) |
| 貯蔵容器 | |
| 保存方法 | 液体 |
| 圧力 (MPa) | 4 |
| 容量 (L) | 600 |
| 貯蔵容量 (kg) | 600 |
| 電源 | 三相四線システム,3Φ 380V |
| 総電源 (kW) | ≤25 |
| 基準装置の寸法 | 2640*1400*2220mm (参照) |
| 純重量 (kg) | ≤1900 |
| SF6コンプレッサー | 55m3/h |
| バキュームコンプレッサー | 80m3/h |
| バキュームポンプ | 63m3/h |
主要な構成要素と作業原理
コア構成
設備には高性能SF6圧縮機 (55m3/h),真空圧縮機 (80m3/h) と真空ポンプ (63m3/h) が搭載されており,プロの乾燥・過濾システムに対応しています.復元されたSF6ガスの純度と機械全体の動作の安定性を保証する600Lの高圧耐性液体貯蔵容器は,安全で信頼性の高いSF6液体の長期貯蔵を実現するために特別な密封技術を採用しています.
作業プロセス
- 負圧回復◎真空ポンプは,GIS内の残留SF6ガスを負圧状態で,最終残留圧 ≤-0.1MPaで復元装置に抽出します.
- 浄化 と 乾燥復元されたガスは,不純物や湿度を除去するために,組み込まれた浄化システムでフィルタリングされ,乾燥し,99.99%のSF6濃度を確保します.
- 液化貯蔵高圧冷却液化技術で液体状態に変換され,600Lの特殊容器に貯蔵されます.
- 精密 な 補給液体SF6は蒸発され,作業圧の要求に応じてGIS機器に再充填され,最終充填圧は0.7MPaまで
応用シナリオ
このSF6負圧回復システムは,高電圧スイッチ機器 (GIS) の製造業者及び専門的な保守サービス提供者広く使用されています.
- SF6 高圧スイッチ装置の製造および組立中にガス回収と再充電
- 発電所,サブステーション,工業公園のHVスイッチ装置の現場整備と交換
- SF6ガスのリサイクルと環境保護処理
- 各種のSF6で満たされた電気機器の残留SF6ガス回収
エンジニア が この SF6 復元 システム を 選ぶ 理由
- 安定した負圧回復
- 600L大容量の液体貯蔵タンク
- 油のない圧縮プロセス
- 高度な真空脱出性能
- 工場用およびフィールド用のために設計された
- 維持しやすい構造
- 長寿命産業用部品
基本機能
このSF6ガス回収装置は,以下を統合しています.
- SF6ガスの回収
- バキューム脱出
- ガス浄化
- 液体貯蔵
- ガス補給
適用されるのは:
- GIS 生産ライン
- 断路器の製造
- サブステーションの改修
- 高圧スイッチ機器のサービス
中東とロシア市場だけでなく設計された
このSF6復元システムは,次の条件で動作するように設計されています.
- 高温環境 (中東)
- 冷たい気候 (ロシア)
- 工業工場のワークショップ
- 地方のサブステーション整備
我々は提供します:
- ロシア語技術サポート
- CE に準拠する部品
- 輸出準備の書類
- 遠隔技術支援
この システム が あなた の 運営 を 改善 する 方法
1SF6の損失を減らす
閉鎖回路による回収は ガス流出や環境罰金を防止します
2メンテナンス効率を向上させる
迅速な避難と再充電が 停滞時間を短縮します
3装置の寿命を延長する
汚染や湿気による損傷を防ぐため
4. 運用コストの低さ
再利用可能な回収されたSF6はガスの購入コストを削減します
申請
- スイッチギアメーカー
- GIS 製造工場
- 電力会社
- 電気サービス事業者
- 高電圧保守業者
選択可能なカスタマイズ
我々は提供します:
- 携帯版
- 自動制御のアップグレード
- 防爆配置
- オーダーメイド 電圧と周波数
- ディストリビューターのロゴ・ブランド
販売後の技術サポート
- 設置ガイド
- オンラインエンジニアのサポート
- 部品の利用可能性
- リモートトラブルシューティング
- 運用訓練
テクニカル コート 要求
信頼性の高いSF6 復元システムの製造者?
今すぐエンジニアチームに連絡してください.
- テクニカルデータシート
- カスタマイズされたソリューション
- 輸出価格表
- 配達時間表
なぜ ストーン を 選ん だ の か
1最高級技術機関
標準設定企業です 0.01ppm精度のSF6漏れ探知器です 複数の特許と認証があります
2SF6 溶液の範囲を1つにして
全国研究室で100%認定された
3パーソナライズできるターンキーサービス
パーソナライズされた機器のデザイン 現場でのインストールとデバッグ
4グローバルサポートと証明された評判
1000以上のグローバルクライアント ローカルなアフターサービス
5環境に適合し,コスト効率が良い
排出量ゼロのSF6処理
