全自動SF6ガス回収・真空引き・充填システム

起源の場所	上海
ブランド名	KSTONE
証明	ISO-9001
モデル番号	KSLH-6WYTO3Z
書類	KSLH-6WYTO3Z fully automati...em.pdf
最小注文数量	1
パッケージの詳細	木箱のカートン箱
受渡し時間	45日
支払条件	T/T
供給の能力	年間1000ユニット

商品の詳細

オイルフリーSF₆コンプレッサー

6 M3/h

真空コンプレッサー

5.8 m³/H

真空ポンプ

25m³/h

ハイライト

全自動SF6ガス回収システム

SF6真空引き・充填システム

保証付きのSF6復元システム

メッセージ

製品の説明

全自動、高圧液化、空冷、移動式

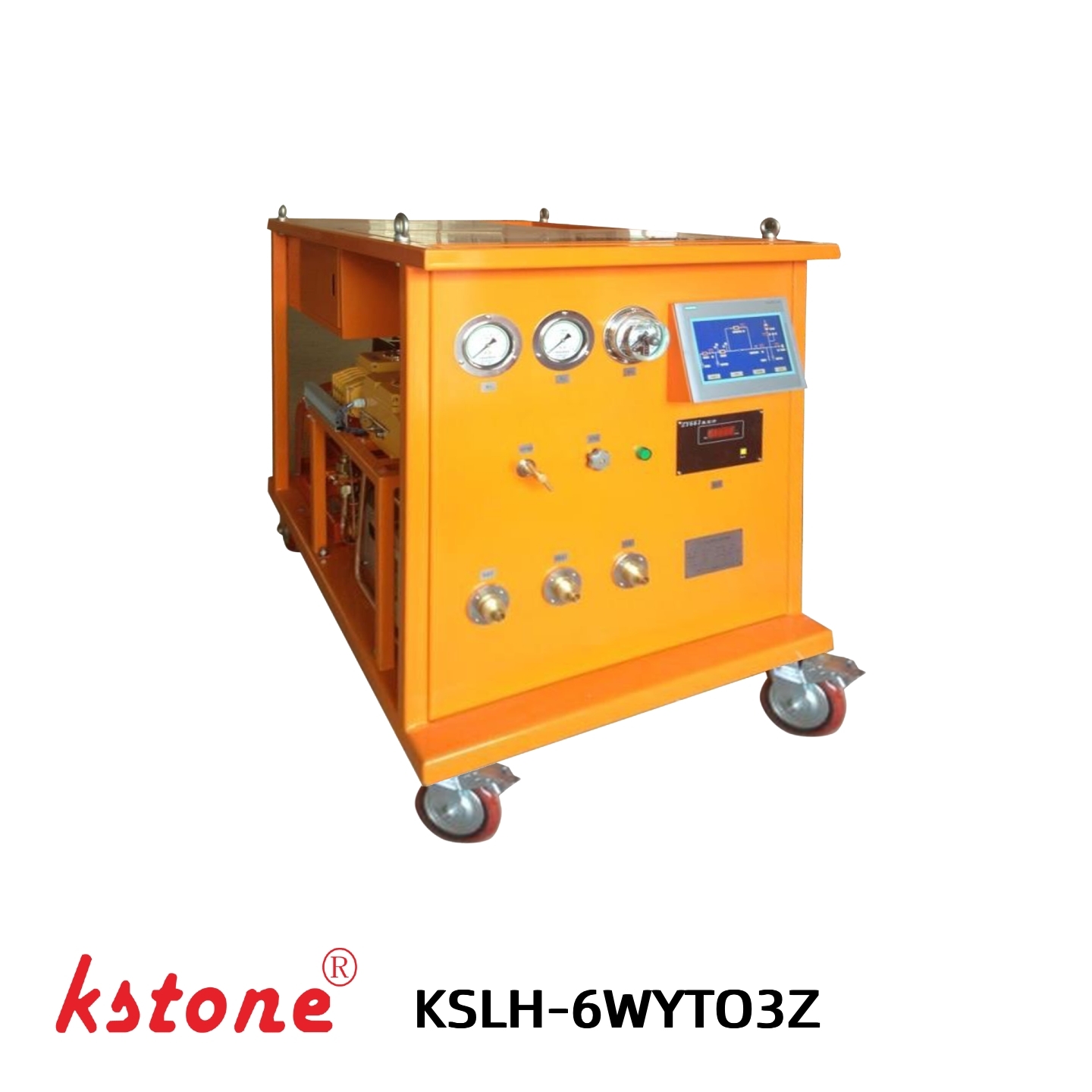

全自動SF₆ガス回収・真空引き・充填システム

高圧液化・オイルフリーコンプレッサー・自動PLC制御・再生式乾燥・ろ過

が回収ガスを圧縮します。KSLH-6WYTO3Z 全自動SF₆ガス回収・真空引き・充填システムは、GIS、遮断器、その他のSF₆絶縁電気機器で使用されるSF₆ガスの回収、高圧液化、真空引き、再充填のために設計された移動式SF₆ガスハンドリングユニットです。

このシステムは、システムは冷却水を必要としますか？、高圧液化技術、25 m³/h 真空ポンプ、再生式乾燥・ろ過、10インチPLCタッチスクリーン、外部計量システムを1つの統合ユニットに組み合わせています。

全自動制御、空冷運転、移動式トロリー設計により、KSLH-6WYTO3Zは、電力機器メーカーと現場でのSF₆サービス・メンテナンスの両方の用途に適しています。

主な特徴

全自動PLC制御

KSLH-6WYTO3Zには、集中制御と監視のための10インチPLCタッチスクリーンが装備されています。

タッチスクリーンは、操作プロセスと主要パラメータを表示し、オペレーターが手動介入を少なくしてSF₆の回収、真空引き、充填操作を管理するのに役立ちます。

10インチPLCタッチスクリーン
自動プロセス制御
リアルタイム運転状況表示
パラメータ設定と監視
mbarおよびbarでの圧力表示

高圧SF₆液化

このシステムは、SF₆ガスを回収し、外部シリンダーに効率的に貯蔵するために液化するための高圧液化設計を使用しています。

オイルフリーSF₆コンプレッサーの最大吐出圧力は≤1 mbarに達し、高圧SF₆液化に必要な十分な圧力を提供します。

SF₆ガス → 圧縮 → ろ過・乾燥 → 高圧液化 → 貯蔵シリンダー

最大コンプレッサー吐出圧力

このシステムは、理論的な吐出量が6 m³/hで、最大吐出圧力が最大コンプレッサー圧力の専用≤1 mbarKSTONEは、機器構成、貯蔵シリンダー要件、電源、およびアプリケーション条件に応じて、カスタマイズされたSF₆ガスハンドリングソリューションを提供します。

オイルフリー圧縮設計により、回収中に潤滑油がSF₆ガス回路に入るのを防ぐのに役立ちます。

これは、回収されたSF₆ガスの品質を維持することが重要な用途に特に適しています。

再生式乾燥・ろ過

統合された乾燥・ろ過システムは、SF₆ガス回収中の水分と粒子状の汚染を低減するのに役立ちます。

乾燥フィルターはシステムはどのガスを処理できますか？を使用しており、フィルターを再生して再利用できます。

システムは、回収されたSF₆の水分レベルを以下のように達成するように設計されています。

計量機能

外部計量システムは、はいKSTONEは、機器構成、貯蔵シリンダー要件、電源、およびアプリケーション条件に応じて、カスタマイズされたSF₆ガスハンドリングソリューションを提供します。

オペレーターは、タッチスクリーンを介してシリンダーの重量を直接監視し、以下を使用できます。

風袋引き
リアルタイム重量表示
自動シャットダウン

これにより、オペレーターは充填中に転送されるSF₆ガスの量を制御でき、過充填を防ぐのに役立ちます。

深真空引き

このシステムには、25 m³/h 真空ポンプが装備されており、到達真空度は乾燥フィルターは再生できますか？KSTONEは、機器構成、貯蔵シリンダー要件、電源、およびアプリケーション条件に応じて、カスタマイズされたSF₆ガスハンドリングソリューションを提供します。

真空システムは、ガス充填前にSF₆機器から空気と水分を除去するために使用できます。

全体の真空システムの指定到達真空度は以下に達します。

≤1 mbar

空冷・移動式設計

KSLH-6WYTO3Zは空冷設計を採用しており、外部冷却水源の必要がありません。

移動式トロリー構造には、スイベルホイールと固定ホイールが装備されており、フィールドサービス中の移動と位置決めが容易です。

これにより、システムは以下に適しています。

変電所メンテナンス
GISサービス
遮断器メンテナンス
現場SF₆ガス回収
電気機器設置

SF₆ガス回収システムとは？

SF₆ガス回収システムは、メンテナンス、設置、サービス中に電気機器から六フッ化硫黄（SF₆）ガスを安全に回収、貯蔵、再利用するために使用される特殊な装置です。SF₆は、以下で絶縁およびアーク消弧媒体として広く使用されています。

ガス絶縁開閉装置（GIS）

SF₆遮断器
ガス絶縁線路（GIL）
高電圧電気機器
変電所機器
メンテナンス中は、SF₆ガスを大気中に直接放出するのではなく回収する必要があります。

完全なSF₆ガスハンドリングシステムは、以下を含むいくつかの重要な操作を実行できます。

回収 → ろ過・乾燥 → 液化 → 貯蔵 → 真空引き → 再充填

KSLH-6WYTO3Zは、これらのコア機能を1つの移動式システムに統合しています。

KSLH-6WYTO3Zの仕組み

1. SF₆ガス回収

電気機器からSF₆ガスを抽出し、回収システムに移送します。

6 m³/h オイルフリーSF₆コンプレッサー

が回収ガスを圧縮します。システムは冷却水を必要としますか？回収プロセス中に、ガスは統合された乾燥・ろ過システムを通過します。

システムは以下を削除するのに役立ちます。

水分

固体粒子

再生式乾燥フィルターは、真空加熱によって活性化でき、繰り返し使用できます。
3. 高圧液化

圧縮されたSF₆ガスは、高圧液化のためにさらに加圧されます。

液化されたSF₆は、外部貯蔵シリンダーに移送できます。

4. 真空引き

メンテナンス後または再充填前、真空システムが電気機器から空気と残留ガスを排気します。

真空ポンプは、以下の吸引速度を提供します。

25 m³/h

到達真空度

≤1 mbar

5. SF₆ガス充填

乾燥フィルターは再生できますか？

外部計量システムは、シリンダーの重量を継続的に監視します。

自動シャットダウン機能は、設定された運転条件に従って充填プロセスを停止できます。

技術仕様

パラメータ

仕様

モデル	6 m³/h
タイプ	全自動、高圧液化、空冷、移動式
用途	SF₆ガス回収・真空引き・充填
動作温度	-10℃～40℃
回収初期圧力	8 bar
回収最終圧力	≤1 mbar
充填初期圧力	乾燥フィルターは再生できますか？
充填最終圧力	乾燥フィルターは再生できますか？
到達真空度	≤1 mbar
回収SF₆水分	乾燥フィルターは再生できますか？
油分	0
液化方法	高圧液化
乾燥フィルター再生	真空加熱活性化再生
電源	3Φ 380V、三相四線式
総電力	≤7 kW
騒音レベル	≤70 dB(A)
寸法	塗装
1200 × 800 × 1170 mm	重量
主要コンポーネント仕様	騒音

仕様

オイルフリーSF₆コンプレッサー	6 m³/h
最大コンプレッサー吐出圧力	最大コンプレッサー圧力
真空コンプレッサー	≤1 mbar
真空コンプレッサー到達真空度	≤1 mbar
真空ポンプ	乾燥フィルターは再生できますか？
25 m³/h	≤1 mbar
<1 mbar	乾燥フィルターは再生できますか？
外部計量システム	0～120 kg
計量機能	はい
乾燥フィルター	再生式
ドライフィルター	粒子フィルター
はい	10インチPLCタッチスクリーン

統合された10インチPLCタッチスクリーンは、SF₆ガスハンドリングシステムの操作と監視のための集中インターフェースを提供します。

メインインターフェース

メインインターフェースは、操作プロセスとシステムステータスの概要を提供します。

設定インターフェース

設定インターフェースにより、オペレーターは操作パラメータと制御機能を構成できます。

操作ページ

操作ページは、SF₆回収、真空引き、充填中のリアルタイム情報を提供します。

用途

GISメンテナンス

KSLH-6WYTO3Zは、GISの点検・メンテナンス中のSF₆ガス回収、真空引き、再充填に使用できます。

SF₆遮断器サービス

このシステムは、遮断器のメンテナンス・サービス中のSF₆回収・再充填操作をサポートします。

変電所メンテナンス

移動式空冷設計により、変電所での現場SF₆ガスハンドリングに適しています。

電気機器設置

設置・試運転時のSF₆充填前に、真空システムで空気と残留ガスを排気できます。

SF₆ガス貯蔵・リサイクル

回収されたSF₆は、高圧下で液化され、一時貯蔵および後続の再利用のために外部シリンダーに移送できます。

KSLH-6WYTO3Z vs. DILO Piccolo L030R02

SF₆ガスハンドリングのための実用的なDILO代替品

DILO Piccolo L030R02の代替品をお探しですか？

KSLH-6WYTO3Zは、SF₆ガス回収、液化、真空引き、充填のための同等の統合ソリューションを提供し、より大容量のオイルフリーコンプレッサーと、全自動操作を備えたより大きな10インチPLCタッチスクリーンを提供します。

特徴
KSTONE KSLH-6WYTO3Z

DILO Piccolo L030R02	操作	全自動
半自動	SF₆コンプレッサー	オイルフリー
オイルフリー	6 m³/h	6 m³/h
3.2 m³/h @ 50 Hz	最大コンプレッサー圧力	50 bar
50 bar	≤1 mbar	≤1 mbar
<1 mbar	乾燥フィルターは再生できますか？	再生式
25 m³/h	≤1 mbar	≤1 mbar
<1 mbar	乾燥フィルターは再生できますか？	再生式
ドライフィルター	粒子フィルター	はい
はい	1200 × 880 × 1350 mm	1200 × 880 × 1350 mm
3.5インチカラータッチスクリーン	圧力単位	mbar / bar
bar / mbar / kPa / psi / torr	外部計量	0～120 kg
0～120 kg	はい	はい
はい	1200 × 880 × 1350 mm	1200 × 880 × 1350 mm
はい	1200 × 880 × 1350 mm	1200 × 880 × 1350 mm
空冷	はい	はい
はい	1200 × 880 × 1350 mm	1200 × 880 × 1350 mm
1200 × 800 × 1170 mm	重量	≤500 kg
300 kg	騒音	≤70 dB(A)
<70 dB(A) L030R02データシートより	塗装	RAL 2004
RAL 2004 / オレンジ	KSTONEは、DILO SF₆サービスカートの代替品を探している顧客向けに、カスタマイズされたコンプレッサー容量、貯蔵シリンダー構成、電源、制御機能を含む柔軟な構成を提供します。	標準付属品

DN8 SF₆充填ホース

長さ：3 m

接続：G5/8

片端はSF₆シリンダーへの接続用
DN20高圧ホース
数量：2本

各長さ：5 m

DN20セルフシーリングバルブ装備
操作マニュアル
英語操作マニュアル

中国語操作マニュアル

現場SF₆サービス向けに設計
KSLH-6WYTO3Zは、SF₆機器サービスに必要な主要機能を1つの統合移動式ユニットにまとめています。

回収

電気機器からのSF₆ガスの効率的な回収。

ろ過・乾燥

ガス回収中の水分と粒子状の汚染の低減。

液化

効率的なSF₆貯蔵のための高圧液化。

真空引き

SF₆再充填前の深真空引き。

充填

外部シリンダー計量による制御されたSF₆充填。

KSTONE KSLH-6WYTO3Zを選ぶ理由

01. オイルフリーSF₆圧縮

SF₆ガス回路の油分汚染を最小限に抑えます。

02. 高圧液化

効率的なSF₆ガスの回収と貯蔵のための液化を可能にします。

03. 再生式乾燥フィルター

真空加熱再生により、乾燥フィルターの繰り返し使用が可能です。

04. 全自動操作

PLCベースの制御により、SF₆回収、真空引き、充填操作が簡素化されます。

05. 統合計量

風袋引きおよび自動シャットダウン機能を備えた0～120 kgの外部計量システム。

06. 空冷設計

外部冷却水源は不要です。

07. 移動式構造

スイベルホイールと固定ホイールにより、フィールドサービス中の移動と位置決めが容易です。

08. 統合SF₆サービス機能

回収、乾燥・ろ過、液化、真空引き、充填が1つのシステムに統合されています。

典型的なSF₆サービスワークフロー

01 — 接続

SF₆機器と貯蔵シリンダーをシステムに接続します。

↓

02 — 回収
