高容量SF6ガスハンドリングシステム（回収、貯蔵、真空排気、充填、処理用）

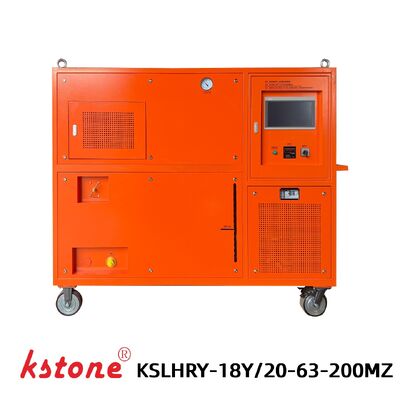

KSLHRY-18Y/20-63-200MZ(415V) SF6ガス回収装置

高圧液化SF6ガス回収システム（600L貯蔵タンク付き）

このKSTONE KSLHRY-18Y/20-63-200MZ(415V) SF6ガス回収装置は、GIS、回路ブレーカー、その他のSF6絶縁電気機器から六フッ化硫黄（SF6）ガスを回収、貯蔵、真空引き、充填、処理するために設計されたヘビーデューティSF6ガスハンドリングシステムです。

「高圧液化回収方式」を使用し、SF6を圧縮して高圧にし、液化して効率的に貯蔵します。SF6コンプレッサー、真空ポンプ、600L貯蔵タンク、ろ過システム、乾燥システムを1つの移動式ユニットに統合しています。

「PLCタッチスクリーン制御」、空冷、600Lの貯蔵容量を備えたこのSF6ガス回収システムは、電気機器メーカー、変電所、電力会社、および大容量ガスハンドリングを必要とするSF6メンテナンス用途に適しています。

主な特徴

高圧液化回収

SF6コンプレッサーは高圧液化技術を使用し、回収したSF6を液化して効率的な貯蔵とボンベ充填を行います。

600L SF6貯蔵容量

統合された「600L貯蔵容器」は、ガスおよび液体のSF6貯蔵の両方をサポートし、大規模なSF6回収作業に十分な容量を提供します。

多機能SF6ガスハンドリング

1つのシステムに統合:

• SF6ガス回収
• SF6ガス貯蔵
• 真空引き
• SF6ガス充填
• SF6ボンベ充填
• ガスろ過
• ガス乾燥

自動PLC制御

PLCタッチスクリーンインターフェースは、真空引き、回収、充填、ボンベ充填専用の操作モードを備えた直感的な制御システムを提供します。

自己再生式乾燥システム

内蔵の乾燥フィルターは「真空加熱活性化再生」を使用しており、乾燥システムを再生して繰り返し使用できます。

空冷・移動式設計

本システムは空冷式で外部水源を必要としないため、フィールドサービスやメンテナンス作業に適しています。

SF6ガス処理

回収プロセス中、統合されたろ過および乾燥システムは、回収されたSF6ガスから水分と「固体粒子」を除去するのに役立ちます。

主な機能

SF6ガス回収と貯蔵

本システムは電気機器からSF6ガスを回収し、統合された600L貯蔵容器に貯蔵します。高圧液化により貯蔵効率が向上します。

真空引き

ガス充填または試運転前にSF6電気機器を真空引きするための専用真空ポンプが付属しています。

SF6ガス充填

貯蔵されたSF6は、充填システムを通じてスイッチギアに戻すことができます。充填圧力は減圧弁で制御できます。

SF6ボンベ充填

高圧コンプレッサーにより、回収したSF6を外部SF6ボンベに移送できます。

SF6ボンベ充填は技術的な作業であり、関連する安全手順に従って訓練を受けた担当者のみが行う必要があります。

ろ過と乾燥

回収回路には、ハンドリング中の回収SF6の品質を維持するのに役立つろ過および再生式乾燥システムが組み込まれています。

技術仕様

パラメータ	仕様
モデル	KSLHRY-18Y/20-63-200MZ(415V)
タイプ	高圧液化、空冷、移動式
周囲温度	-10℃～40℃
回収初期圧力	≤ 10 bar
回収最終圧力	≤ 0 MPa
充填初期圧力	≤ 133 Pa
充填最終圧力	≤ 10 bar
到達真空度	≤ 2 × 10⁻³ mbar
年間漏洩率	≤ 0.5%
回収SF6水分	≤ 60 ppm/V
回収SF6油分	0 ppm
貯蔵モード	ガス/液体
貯蔵タンク圧力	50 bar
貯蔵タンク容量	600 L
液体貯蔵容量	600 kg
液化方式	高圧液化
乾燥フィルター再生	真空加熱活性化再生
電源	3相、415V、50Hz
総電力	≤ 15 kW
騒音レベル	≤ 75 dB(A)
機器重量	≤ 600 kg

SF6コンプレッサー

パラメータ	仕様
コンプレッサータイプ	空冷ピストン
理論排気量	6 m³/h
最大吐出圧力	30 bar
許容吐出圧力	28 bar
最小許容吸入圧力	50 mbar
最大許容吸入圧力	5 bar
最大排気温度	130℃
コンプレッサー出力	2.2 kW

真空ポンプ

パラメータ	仕様
排気速度	40 m³/h
到達真空度	≤ 0.1 mbar
電力	2.2 kW

貯蔵タンク

パラメータ	仕様
容器カテゴリー	タイプII
設計圧力	39 bar
設計温度	100℃
容量	600 L
液体貯蔵容量	600 kg

動作原理

KSLHRY-18Y/20-63-200MZ(415V)は、「SF6コンプレッサー、真空ポンプ、貯蔵容器、ろ過システム、乾燥システム、バルブ、測定器」を使用します。

SF6回収中、コンプレッサーは回収ガスの圧力を上昇させます。SF6の圧力-温度特性に基づき、ガスは高圧条件下で液化され、600L貯蔵容器に貯蔵されます。

同時に、ろ過および乾燥システムは、ガスハンドリング中に「水分と固体粒子」を除去するのに役立ちます。

その後、システムは貯蔵されたSF6をガス充填に使用したり、高圧充填回路を通じて外部ボンベにSF6を移送したりできます。

PLC自動制御

PLCタッチスクリーン制御システムは、さまざまなSF6ハンドリング手順に対応する専用の操作モードを提供します。

自動操作モード

• 真空引き
• SF6回収
• SF6充填
• 貯蔵タンクからボンベへの充填
• ボンベパイプライン回収

システムは、試運転およびメンテナンス中の個々のバルブおよびコンポーネント制御用の手動操作インターフェースも提供します。

KSLHRY-18Y/20-63-200MZ(415V)は、以下のSF6ガスハンドリングに適しています:

• GISの設置および試運転
• GISメンテナンス
• SF6回路ブレーカーの保守
• 変電所メンテナンス
• SF6電気機器製造
• SF6ガス回収および貯蔵
• SF6ボンベ充填
• 電気機器の交換およびオーバーホール

特に「大容量SF6貯蔵と包括的なガスハンドリング機能」を使用します。

標準パッケージには以下が含まれます:

• 1 × SF6ガス回収装置
• 1 × ユーザーマニュアル
• 1 × 品質証明書
• 1 × DN20セルフシーリングコネクタおよびボンベボールバルブコネクタ付き5m二層鋼線編組ホース
• 1 × DN20セルフシーリングコネクタ付き10m二層鋼線編組ゴムホース
• 10 × M27 × 1.5シーリングガスケット
• 10 × M36 × 2シーリングガスケット
• 1 × M36 × 2メスねじからM27 × 1.5オスねじへのアダプター
• 1 × レンチ
• 1 × 防雨カバー

ホース、コネクタ、アダプターは、顧客のGIS、回路ブレーカー、またはSF6機器のインターフェースに合わせてカスタマイズすることもできます。

KSTONEは、電力伝送および配電用途向けの「SF6ガス回収、ハンドリング、試験、処理装置」を専門としています。

当社のSF6ガス回収システムは、ポータブル回収ユニットから大容量自動SF6サービスシステムまで、さまざまな機器容量と操作要件に合わせて設計されています。

カスタマイズされた構成が必要なプロジェクトの場合、KSTONEは以下に基づいたソリューションを提供できます:

• SF6ガス容量
• 回収速度
• 貯蔵タンク容量
• 電源
• 真空要件
• ガス充填要件
• GISおよび回路ブレーカーインターフェース
• 自動または手動操作

KSTONEにお問い合わせいただき、SF6ガス回収要件についてご相談ください。

完全なSF6ガスハンドリングソリューションについては、以下もご検討ください:

SF6ガス回収システム
さまざまな回収、真空引き、充填、貯蔵構成を探索できます。

SF6ガス分析計
メンテナンスまたはガス回収後のSF6純度、水分、分解生成物を測定します。

SF6漏洩検知器
GIS、回路ブレーカー、バルブ、その他のSF6機器からのSF6漏洩を特定します。

SF6真空引きシステム
SF6電気機器の真空引き専用の真空ソリューション。

SF6/N₂ガス混合・充填装置
制御されたSF6/N₂ガス混合と充填が必要な用途向け。

GIS、回路ブレーカー、その他のSF6絶縁電気機器からSF6ガスを回収、貯蔵、真空引き、充填、ハンドリングするために設計されています。

本システムには「600L貯蔵タンク」が装備されており、液体貯蔵容量は最大600kgです。

はい。本システムは高圧SF6コンプレッサーを使用して、回収したSF6を外部ボンベに移送します。

いいえ。「空冷式」設計であり、外部水源を必要としません。

はい。本システムはPLCタッチスクリーン制御を使用し、真空引き、回収、充填、ボンベ充填の自動操作モードを提供します。

はい。ホース、アダプター、コネクタは、顧客のGISまたは回路ブレーカーインターフェースに合わせて構成できます。

標準構成では、「3相415V、50Hz電源」を使用します。

GISメンテナンス、回路ブレーカー保守、または変電所用途向けの「600L SF6ガス回収システム」をお探しですか？

機器の電圧、SF6ガス量、必要な貯蔵容量、電源、接続インターフェースをお知らせください。KSTONEは、お客様の用途に適したSF6回収およびガスハンドリング構成を推奨できます。

モデル: KSLHRY-18Y/20-63-200MZ(415V)

技術仕様、見積もり、カスタマイズ構成についてはKSTONEにお問い合わせください。
