完全自動 SF6 サービスカート 復元,掃除,充電
| 起源の場所 | 上海 |
|---|---|
| ブランド名 | KSTONE |
| 証明 | ISO-9001 |
| モデル番号 | KSLH-30WY/20-63-300MZ |
| 書類 | SF6 Recovery KSLH-30WY:20-6...MZ.pdf |
| 最小注文数量 | 1 |
| 価格 | $40000-$50000 |
| パッケージの詳細 | 木箱のカートン箱 |
| 受渡し時間 | 45日 |
| 支払条件 | T/T |
| 供給の能力 | 1年ごとの100単位 |
商品の詳細
| 回復初期圧力 | 0.8MPa | 回復最終圧力 | 1kPa以下 |
|---|---|---|---|
| 1m3あたりの回復時間 | ≤0.3 時間/立方メートル | 極限真空 | ≤10Pa |
| 真空保持 | 133 Pa から 24 時間後に ≤400 Pa 上昇 | 貯蔵容器の容積 | 300のL |
| ハイライト | 全自動 SF6 サービスカート,SF6回収システム,SF6 充電車 サービス用 |
||
製品の説明

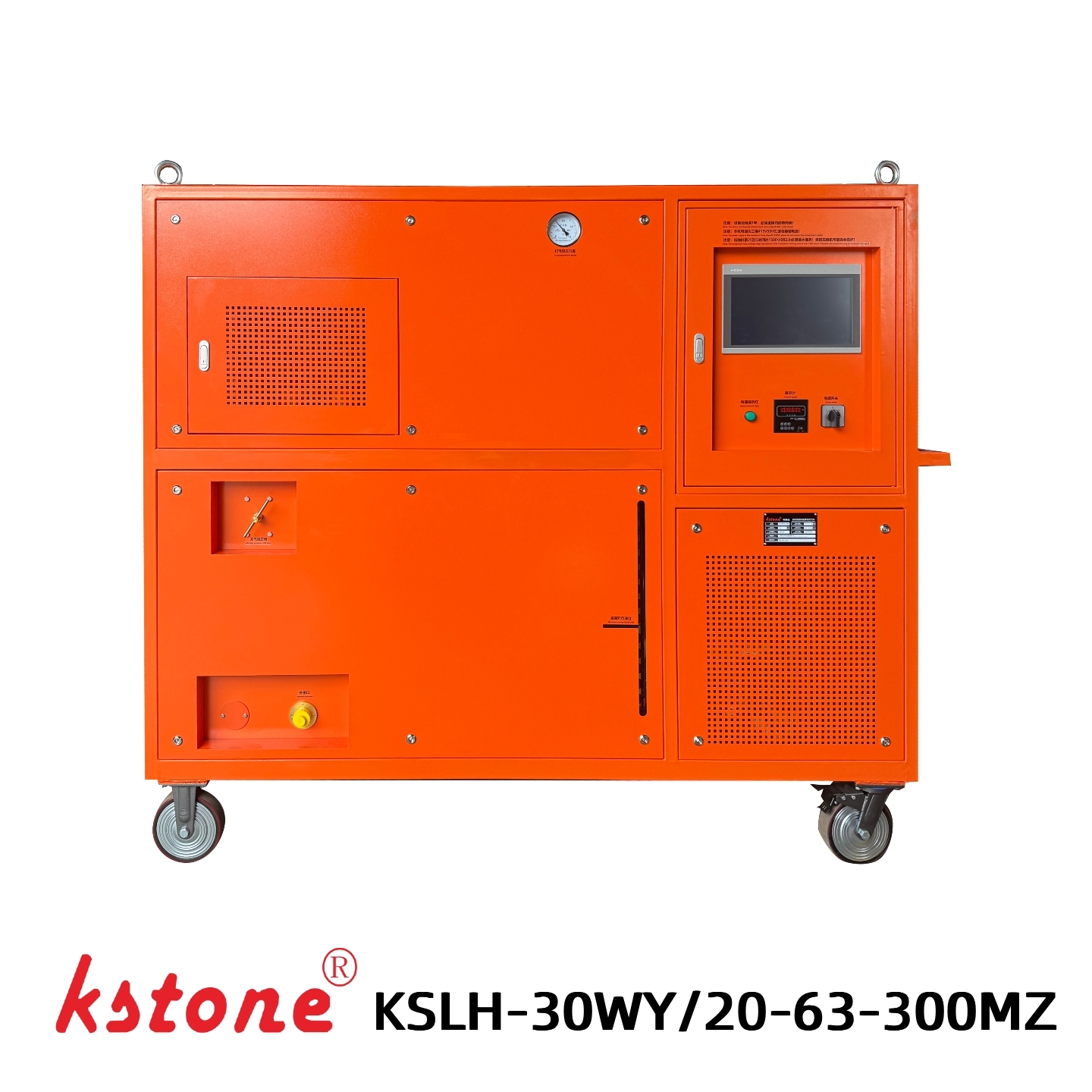

完全自動 SF6 サービスカート 復元,掃除,充電
統合されたSF6回収,掃除,充電,貯蔵,ガス乾燥システム 300L貯蔵容器
製品概要
についてKSLH-30WY/20-63-300MZ 完全自動 SF6 サービスカートSF6ガス処理システムとして設計されています.SF6ガスの回収,掃除,充電,貯蔵,シリンダー詰め,乾燥SF6電気機器の製造,設置,稼働,保守中に
システムでは,高圧液化原理SF6 復元中に,ガスはより高圧に圧縮され,効率的な貯蔵またはガスシリンダーへの転送のために液化されます.組み込みフィルタリングと乾燥システムは,回収されたSF6ガスから水分と汚染物質を除去するのに役立ちます.
装置を装着しPLCタッチスクリーン制御システム, サービスカートは掃除,SF6回収,バランス充電,コンプレッサー補助充電の自動動作モードを提供します.プロセスの流れと動作状態は,タッチスクリーンに直接表示することができます操作を簡素化し,手作業を減らす.
システムでは空気冷却設計移動可能な手動で押す配置で,外部の水源なしで動作できます.
持ってる300Lの容器,a30 m3/h SF6 コンプレッサー, そして63 m3/hの真空ポンプ, KSLH-30WY/20-63-300MZは,GIS,断路器,および他のSF6隔離された電気機器を含むプロのSF6ガス処理アプリケーションに適しています.
主要 な 特徴
全自動PLC制御
統合されたPLC制御システムは,真空吸い,復元,バランス充電,コンプレッサー補助充電のための自動動作モードを提供します.プロセスの流れと動作パラメータはタッチスクリーンに表示されます.
高圧SF6液化
このシステムは高圧液化技術を用いて,回収されたSF6ガスを液体に変換し,効率的な貯蔵を図り,回収効率を向上させ,貯蔵量要求を削減する.
SF6 復元,真空吸着,充電を統合した
SF6の処理機能が複数あるガス回収,真空排出,充電,貯蔵,シリンダー充填.
300 L SF6 貯蔵容器
集積された貯蔵容器の名義容量は300L液体SF6の貯蔵容量は最大300kg運行中の船内貯蔵庫を提供すること.
高容量真空システム
システムには63 m3/hの真空ポンプガス充電前のSF6電気機器の排気のために,最終真空 ≤10 Pa
ガスの乾燥と浄化
SF6 の回収 プロセス に フィルタリング と 乾燥 システム が 組み込まれ て い ます.自己 再生 干燥剤 フィルタ は,真空加熱 活性化 再生システムの乾燥性能を維持するのに役立ちます.
空気冷却型 モバイル デザイン
空気冷却装置により,外部の水源の必要性がなくなり,手動で押す構造により,サービス・カートはサービス・メンテナンス・エリアの周りを快適に移動できます.
主な機能
- 全自動SF6ガス回収
- SF6 真空脱出
- SF6 ガスの充電
- バランスのとれた圧力充電
- コンプレッサー 強化 充電
- SF6 ガス貯蔵庫
- SF6 シリンダー詰め
- SF6 ガス過濾
- SF6 ガス乾燥
- SF6 ガス浄化
- 自動再生乾燥剤フィルタリング
- PLCタッチスクリーン制御
申請
KSLH-30WY/20-63-300MZは,電気機器の製造,設置,稼働,保守に関連するSF6ガス処理作業のために設計されています.
GIS メンテナンス
このシステムは,GISのメンテナンスの前にSF6を回収し,SF6ガスを再充填する前に設備を避難するために使用できます.
SF6 断路器
SF6の回収,掃除,断路装置の設置,保守,およびサービス中にガス充電に適しています.
SF6 電気機器の製造
統合された回収,真空吸い,充電機能により,システムはSF6隔離電池の製造および組立中にSF6ガス処理に適しています.
設備の設置と使用開始
サービスカートは,GISおよび他のSF6隔離装置の設置および運用中に真空疏散およびSF6補填に使用できます.
SF6 ガス回収と貯蔵
復元されたSF6は液化され,統合された300Lの貯蔵容器に貯蔵されるか,ガスシリンダーに転送される.
SF6 ガスの再利用と処理
フィルタリングと乾燥システムは,ガスの質とアプリケーション要件に応じて,回収されたSF6ガスを貯蔵または再利用する前に条件付けするのに役立ちます.
テクニカル仕様
システム性能
| パラメータ | 仕様 |
|---|---|
| モデル | KSLH-30WY/20-63-300MZ |
| システムタイプ | 全自動 高圧液化 空気冷却 モバイル |
| 作業環境温度 | -10°Cから40°C |
| 回復 の 初期 圧力 | 0.8 MPa |
| 回復 最終圧力 | ≤1kPa |
| 復元時間 1m3 | ≤0.3h/m3 |
| 初期圧力を充電する | ≤133 Pa |
| 最終圧力の充電 | 0.7 MPa |
| 1m3あたり充電時間 | ≤0.15 h/m3 |
| 掃除 時間 | ≤0.45h/m3 0.1MPaから133Paまで |
| 究極の真空 | ≤10 Pa |
| バキューム保持 | ≤400 Pa の上昇 24 時間後 133 Pa から |
| 年間漏洩率 | ≤0.5% |
| 復元されたSF6水分含有量 | ≤60 ppm/V |
| 保存方法 | 液体 |
| 貯蔵圧 | 3.9 MPa |
| 貯蔵容器の容量 | 300L |
| 液体貯蔵容量 | 300kg |
| 液化方法 | 高圧液化 |
| 乾燥剤の再生 | 真空加熱のアクティベーション |
| 電源 | 3相,4ワイヤー,415V,50Hz |
| 総電源 | ≤18 kW |
| 騒音レベル | ≤75 dB (A) |
| 機器の重量 | ≤1,000kg |
SF6 コンプレッサー
KSLH-30WY/20-63-300MZは,半密閉型,空気冷却式SF6コンプレッサー高圧SF6復元および液化のために設計されている.
| パラメータ | 仕様 |
|---|---|
| コンプレッサー型 | 半密閉式 空気冷却式 |
| 理論的な移動 | 30m3/h |
| 最大放出圧 | 5 MPa |
| 許容される放出圧 | 4.7 MPa |
| 許容される最小吸気圧 | 53kPa |
| 許容される最大吸気圧 | 0.3 MPa |
| 最大放出温度 | 130°C |
| パワー | 11 kW |
| 電源 | 3相,415V,50Hz |
バキュームポンプシステム
このシステムは,高容量真空ポンプシステムを搭載し,ガス充電の前にSF6電器を排気する.
| パラメータ | 仕様 |
|---|---|
| パンプ速度 | 63m3/h |
| 究極の真空 | ≤10 Pa |
| 潤滑油 | PRO100 |
| パワー | 2.2kW |
| 電源 | 3相,415V,50Hz |
油のない真空ポンプ
システムに追加的な無油真空ポンプが組み込まれています.
| パラメータ | 仕様 |
|---|---|
| パンプ速度 | 20m3/h |
| 究極の真空 | ≤10 Pa |
| 潤滑油 | ない |
| パワー | 3kW |
| 電源 | 3相,415V,50Hz |
SF6 貯蔵容器
組み込まれた貯蔵容器では,高圧液化プロセス後に回収されたSF6を液体形式で貯蔵できます.
| パラメータ | 仕様 |
|---|---|
| 船類 | クラスII |
| デザイン 圧力 | 3.9 MPa |
| 材料 | 炭素鋼 |
| 設計温度 | 100°C |
| 貯蔵容器の容量 | 300L |
| 貯蔵容量 | 300kg |
作業原理
KSLH-30WY/20-63-300MZは,SF6コンプレッサ,真空ポンプシステム,貯蔵容器,過濾と乾燥システム,バルブ,測定器を1つの統合されたサービスカートに組み合わせています.
その間SF6回収圧縮機は,電気機器からSF6ガスを抽出し,高圧に圧縮します.圧縮ガスは液化され,貯蔵容器または接続されたガスシリンダーに転送されます..
復元過程では,フィルタリングと乾燥システムは,復元されたSF6ガスから水分と微粒子を除去するのに役立ちます.
について掃除,真空ポンプシステムは,SF6の充電の前に,電気機器から空気と残留ガスを排出します.
について充電システムには2つの自動充電モードがあります.
- バランスのとれた 料金貯蔵容器の圧力を使って
- コンプレッサー 強化 充電高い充電圧を必要とする用途
この統合型構成により,電動機器の保守作業に必要な主要なSF6ガス処理操作を1つのサービスカートで実行できます.
自動動作モード
PLC制御システムは4つの主要な自動操作モードを提供します.
掃除
SF6を充電する前に,真空システムは接続された電気機器を必要な真空レベルまで排出する.
SF6 復元
SF6ガスは接続された電気機器から回収され,貯蔵のために液化されます.
バランスのとれた 料金
SF6は,貯蔵容器に存在する圧力を用いて電気を電池に充電する.
コンプレッサー 強化 充電
SF6コンプレッサーは,貯蔵容器の圧力だけでは不十分である場合,充電中に追加の圧力を供給します.
制御システム
PLCのタッチスクリーンインターフェースは,システムプロセスフローと動作状態の明確な表示を提供します.
調節可能な動作パラメータは以下のとおりである.
- バキューム停止値
- バキュームストップ遅延
- コンプレッサーの保護設定
- 充電終了設定
- 請求終了の遅延
- 復元終了設定
- 回収終了の遅延
システムには,必要に応じて個々のバルブと部品制御のための手動操作インターフェースも提供されています.
フィルタリング&SF6ガス乾燥システム
KSLH-30WY/20-63-300MZには,回収されたSF6ガスを調節するための過濾と乾燥システムが含まれています.
システムでは自動再生乾燥剤フィルター乾燥剤は真空加熱のアクティベーション乾燥介質の頻繁な交換の必要性を軽減します.
復元されたSF6の水分含有量は≤60 ppm/V指定された試験条件で
標準アクセサリー
| 違う 違う | 名称と仕様 | ユニット | Qty |
|---|---|---|---|
| 1 | 完全に自動的な回収,掃除,充電カート | セット | 1 |
| 2 | ユーザーマニュアル | 分かった | 1 |
| 3 | 適合証明書 | 分かった | 1 |
| 4 | 二重層の鋼鉄ワイヤーで編み込まれたゴムホース M27×1.5×5 ((m),片端にはボールバルブ・シリンダーコネクタ,片端にはDN20の自己密封コネクタ | パーツ | 1 |
| 5 | 二重層鋼鉄のワイヤーで編み込まれたゴムホース M27×1.5×10 ((m),両端にDN20の自己密封接続器 | パーツ | 1 |
| 6 | M36×2 密封蓋 | パーツ | 5 |
| 7 | M27×1.5 密封蓋 | パーツ | 10 |
| 8 | 電源ケーブル | m | 10 |
注記:接続ホース,コネクタ,アダプタは,顧客のSF6電気機器とガスシリンダーのインターフェースに従ってカスタマイズすることができます.
なぜKSLH-30WY/20-63-300MZを選んだのか?
完全なSF6サービスのための1つのシステム
回収,掃除,充電,貯蔵,シリンダー充填,過濾,乾燥は 単一のモバイルサービスカートに統合されています
自動操作
PLC制御システムは,複雑なSF6ハンドリングプロセスの操作を簡素化し,ユーザが異なる自動操作モードを選択できるようにします.
高効率のSF6回収
高圧液化原理により,回収されたSF6は効率的な貯蔵と転送のために液化することができる.
大容量300L
統合された300Lの貯蔵容器は,回収されたSF6の船内容量を大幅に確保します.
高真空性能
63 m3/hの真空ポンプと≤10 Paの最終真空で,システムはSF6の充電の前に真空排出に適しています.
外部 の 水源 が 必要 で は ない
空気冷却式 設計 に よる と,冷却 水 の 供給 の 必要 が なくなる の で,サービス カート は 現地 の 用途 に より 便利 に なる.
よくある質問
完全に自動的なSF6サービスカートとは?
全自動SF6サービスカートは,SF6ガス回収,真空吸気,充電,貯蔵,および関連するガス処理作業に使用される統合システムである.それは圧縮機,真空ポンプ,貯蔵容器バルブ,計器,制御システムを 1 つの移動装置に
KSLH-30WY/20-63-300MZはどんな機能を備えていますか?
システムによりSF6の回収,真空吸い,充電,貯蔵,シリンダー詰め,過濾,乾燥,浄化機能について
貯蔵容器に SF6 がどれくらい収まるの?
集積された貯蔵容器の容量は300L液体SF6の蓄積容量300kg.
SF6の回収能力は?
このシステムは30m3/hのSF6圧縮機を使用する.指定された動作条件下では回復時間は≤0.3h/m3である.
システムでどれだけの真空レベルを達成できるのか?
極限真空のシステムです≤10 Pa.
SF6の電気機器を どれくらい早く 排出できるのか?
指定された掃除時間は≤0.45h/m3 0.1MPaから133Paまで設備の実際の容量と運用条件を考慮して
KSLH-30WY/20-63-300MZは SF6を電気機器に充電できるのか?
システムではバランスの取れた料金そしてコンプレッサー強化充電モード
システムでSF6をガスのシリンダーに 埋めることができるか?
ええ,サービスカートは SF6 転送とシリンダー充填をサポートします.
システムにはSF6の乾燥と浄化が含まれますか?
はい.システムには自己再生乾燥剤フィルターを含む過濾と乾燥部品が含まれています.回収されたSF6の指定水分量は≤60ppm/Vです.
SF6 サービスカートには冷却水が必要ですか?
システムでは空気冷却設計外部の冷却水源は必要ない.
機器はカスタマイズできますか?
KSTONEは接続ホース,アダプター,インターフェース,ストレージ容量,電源,顧客が要求するSF6機器とアプリケーションの要件に応じて,他のシステム構成.
関連するSF6ガス処理装置
異なるSF6ガス処理要件のために,KSTONEはまた以下も提供します.
SF6 サービスカート ソリューション を 要求
探している全自動SF6回収,掃除,充電システムGIS,断路器,または他のSF6隔離された電気機器のために?
装置の電圧レベル,SF6ガス容量,必要な貯蔵容量,接続インターフェース,電源の要件について KSTONE に連絡してください.私たちの技術チームは,あなたのアプリケーションのための適切なSF6サービスカート構成を推奨することができます.
